Paso 2: Dibujar la planta del pie

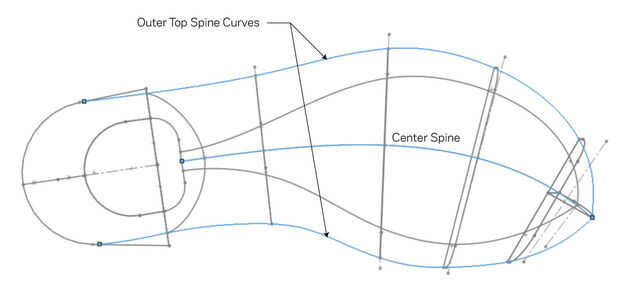

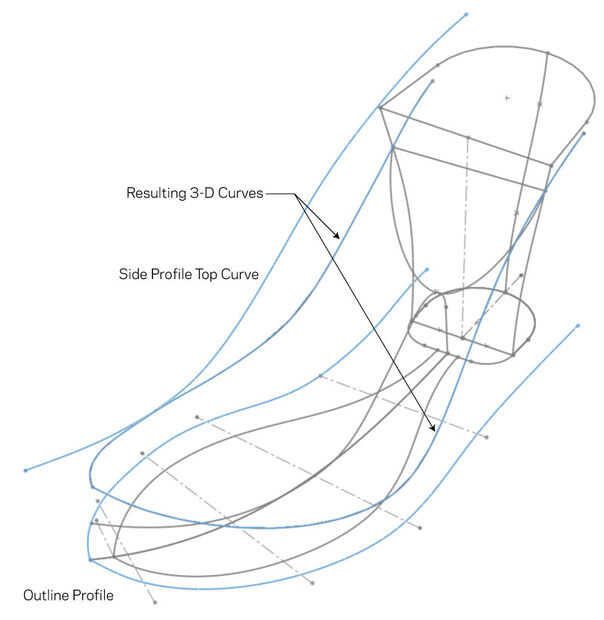

Como de costumbre, el desafío en el trazado el zapato entero es un buen conjunto de curvas guía y perfil del edificio. Hice una curva de la columna vertebral hacia abajo en el centro de la zapata desde la vista superior. Luego había proyectado en el perfil lateral del contorno superior e inferior de la zapata. Esto formó contorno curvas de guía para la parte delantera de la zapatilla.

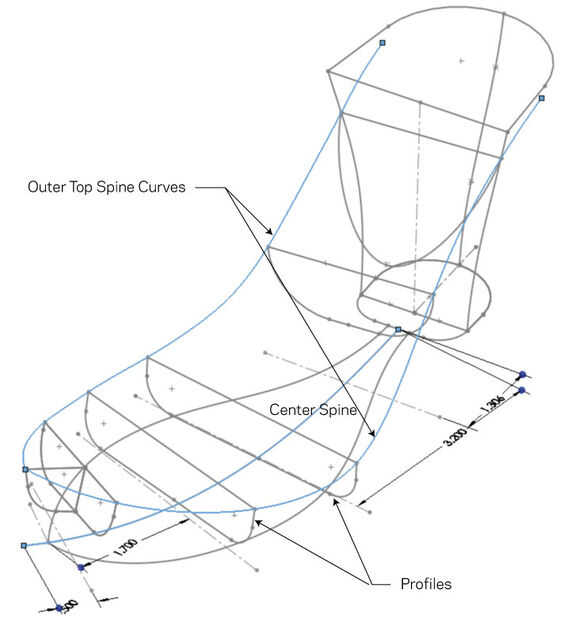

Una vez que las curvas superior e inferior de la columna, yo creó una serie de planos perpendiculares a las curvas de la columna vertebral y sobre la fabricación de los perfiles.

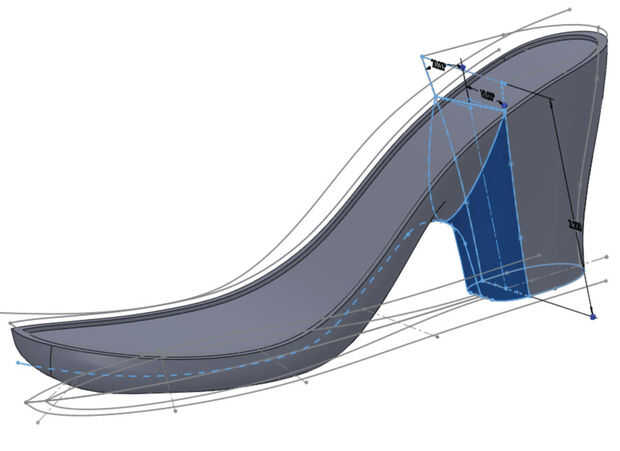

El truco final fue separar la buhardilla hacia adelante el talón y loft el talón por separado.

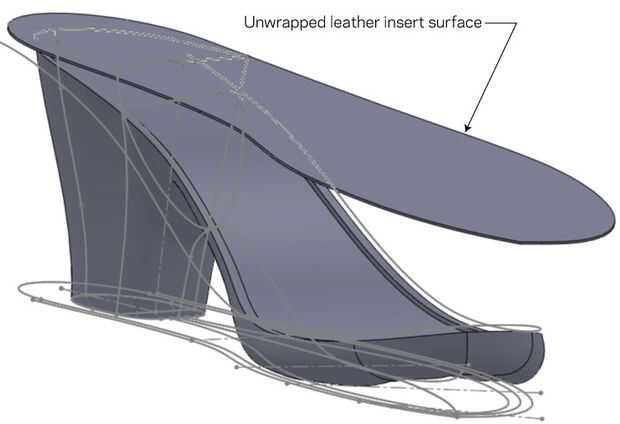

También de empotrar una sección en la superficie de la suela para dejar espacio para un inserto de cuero. Modeló esta superficie como un altillo de chapa por lo que pude desenvolver para crear el patrón para el inserto de cuero.

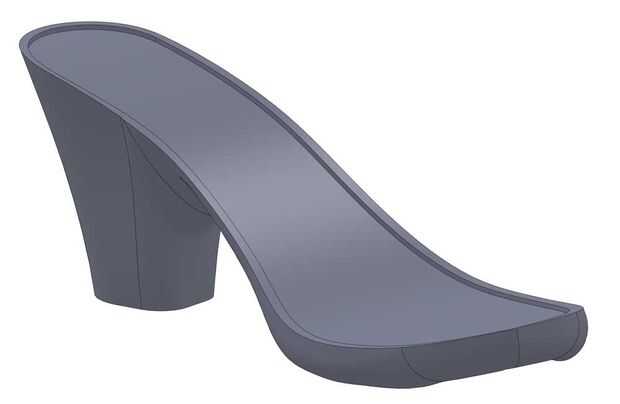

Se adjunta el archivo final de Solidworks. Esto se modela como un zapato de tamaño 6.
