Zapatos DIY intermitente (3 / 5 paso)

Paso 3: Mod It

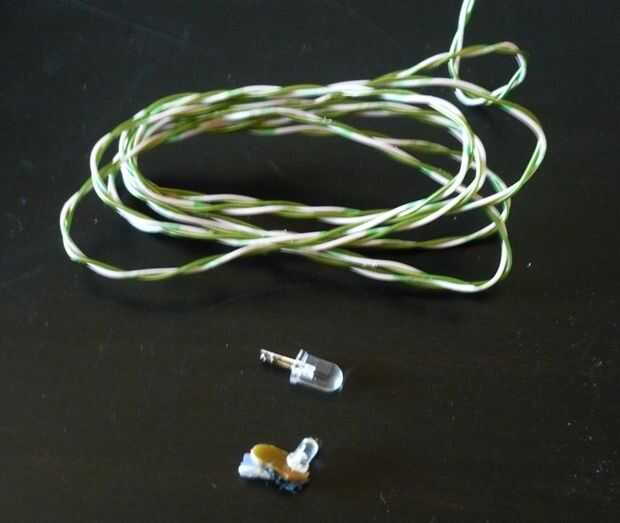

Modificar las partes internas. El zapato ha disparado 4 LED en un agradable patteren secuencial. Una de las salidas en el chip interno debe han sido dañada cuando yo me quite la unidad como sólo 3 LEDs eran activos, una vez que llegué a la unidad de prueba. Perfecto para nuestro caso como solo 3 LEDs por zapato eran necesarias. Los LEDs el zapato vino con eran pequeñas, pero muy frágil (delgado conduce) así que reemplacé con LEDs más grandes. La calificación actual es muy similar entre las dos luces por lo que corremos el riesgo de no dañar la circuitería interna.

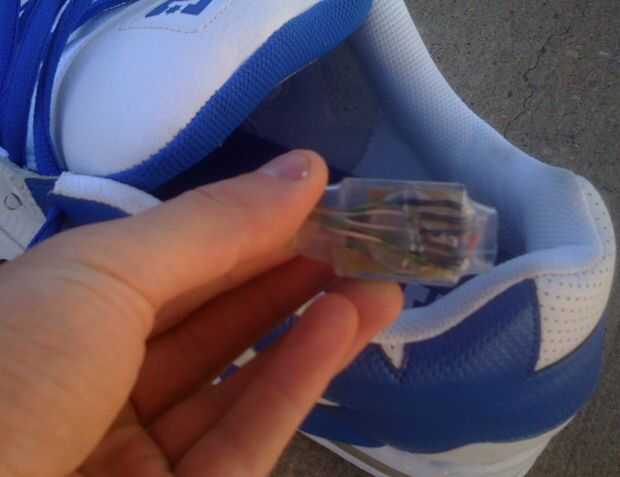

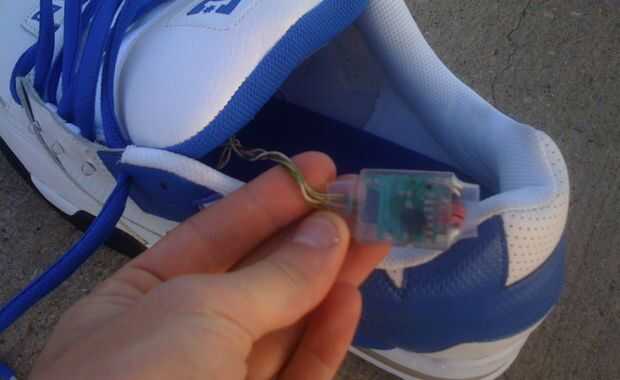

Para extender el cableado utilicé un viejo cable de Cat5e tenía puesta alrededor, quitó la cubierta y uso de pares trenzados para la mayor parte de mi trabajo ocupa vanamente. Cerca el cable más barato que he encontrado! I soldar las extensiones de alambre en shrinked calor todas las conexiones, luego había duplicado los cables en el micro y mantiene en su lugar con una pequeña tira de pegamento caliente para actuar como un alivio de tensión. Una vez probé la unidad para asegurarse de que todo estaba funcionando normalmente tomé una sección grande del calor claro shink y cubren totalmente el micro controlador. Ahora estamos listos para la instalación!
