Paso 11: LED pegado en la caja y los cables correr al circuito del LED
![]()
![]()
![]()
![]()
![]()

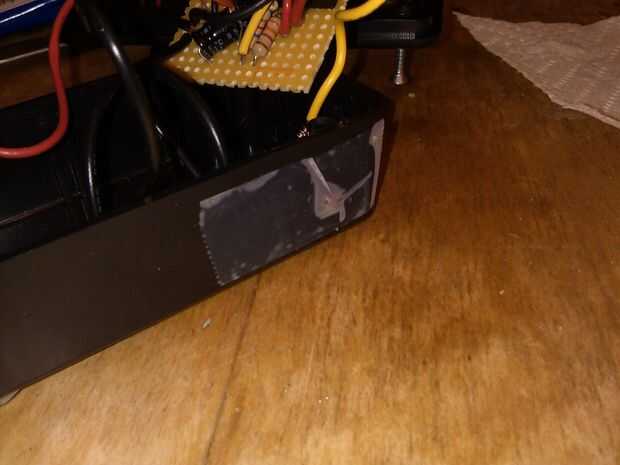

Aquí estoy pegando el LED en un agujero perforado en el lado de la caja del proyecto. Se trata de mi indicador "on". Coloque en posición y cinta de la parte delantera y los cables para garantizar el LED en lugar de la cinta y luego puse goo silicona secó todo y cuando la seca de la cola del LED es segura y en su lugar. A continuación, quitar la cinta scotch. Tal vez es una manera más profesional para conectar LEDs a cajas de proyecto. Tendré ver. Pegamento de silicona trabajado para mí esta vez. Soldar cables a los cables de LED y soldar ese cable al lugar apropiado en el circuito. Yo solde el cable negativo de la batería al pin 5 y el positivo de batería a un interruptor que pondré en real pronto.

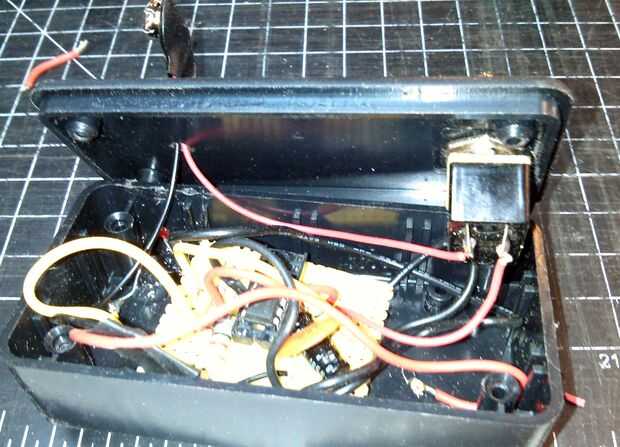

Se puede ver un cable rojo y negro que entra por el agujero de la tapa. El cable negro va soldado al pin 5 y el cable rojo va soldado a un interruptor que todavía tengo que perforar un agujero para. El interruptor será un interruptor de palanca que se monta en la tapa. Fotos del interruptor deben seguir.

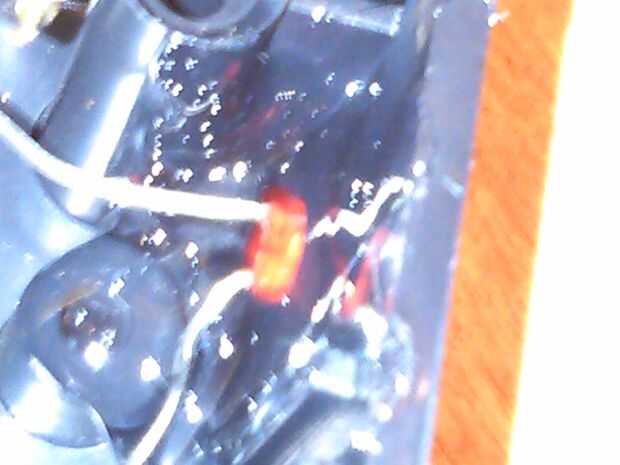

Observe que el LED está en goo.

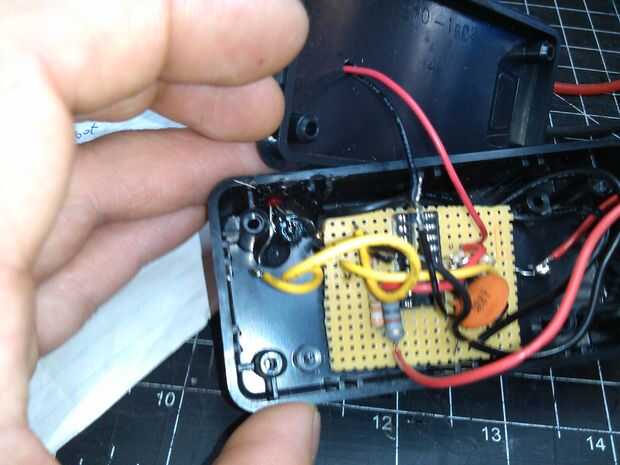

La Junta Directiva de velo y circuito encajan en el cuadro de proyecto. todos los cables encajan en el cuadro de proyecto a. Estos son los cables al LED, interruptores, baterías.
