Zapper huldaclark (12 / 14 paso)

Paso 12: placa de circuito de velcro a la caja del proyecto

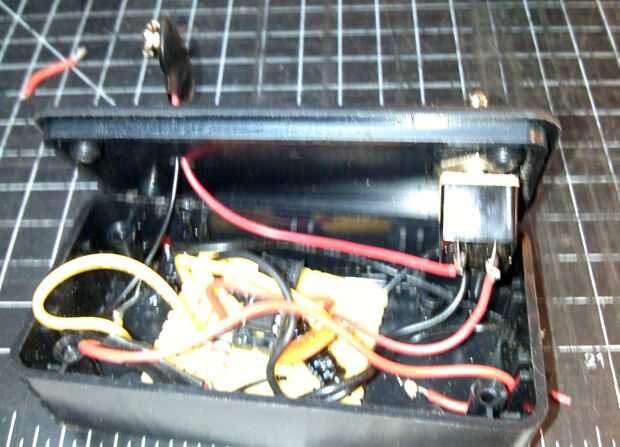

Here is the switch. la parte inferior del interruptor debajo de la tapa donde se une el hilo de la batería y el cable que va al pin 8 y pin 4 está conectado.  El interruptor cierra ese circuito, conectar la batería al pin 8.  Ver el mazo de cables de batería esperando recibir una batería.

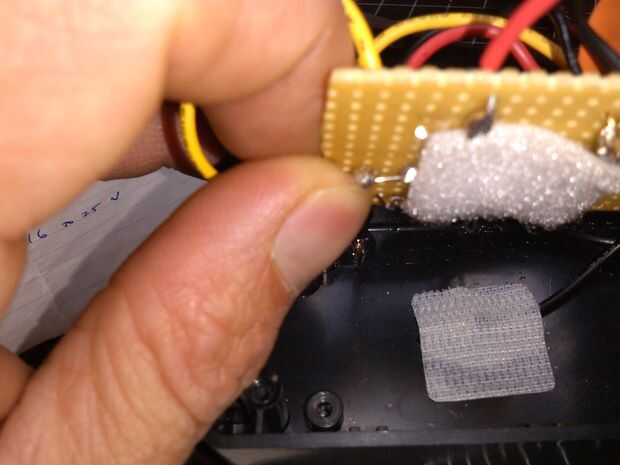

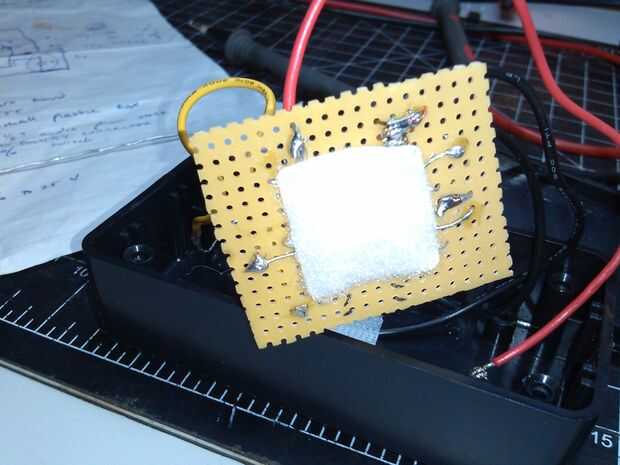

Ahora me sale creativa otra vez. Un enfoque más profesional podría funcionar mejor que el uso de velcro para fijar la placa de circuito dentro de la caja del proyecto. Supongo que podría haber atornillado lo en posición. Usé velcro y está trabajando para mí. Puede atornillar a la caja del proyecto.

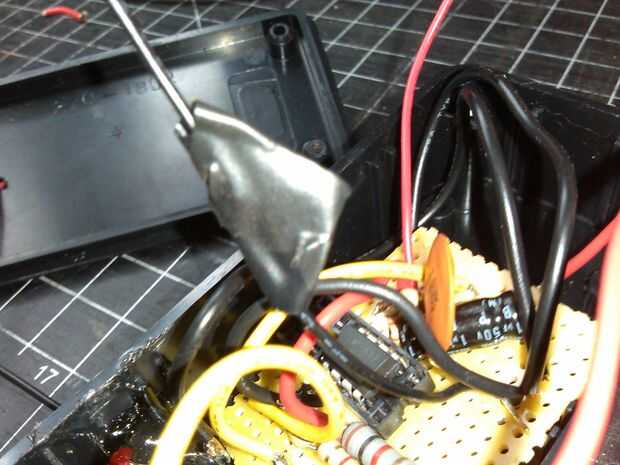

También podrás ver una foto de mí con cinta adhesiva negra para cubrir un empalme de cable. Esta es la tierra de la batería conectando un cable que se conecta al pin 8. La cinta negra protege de cualquier cortos pasando en ese momento.

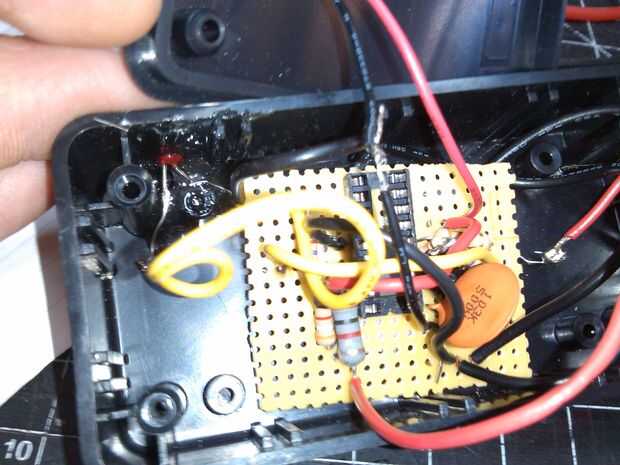

Que los conductores del LED para dejar el circuito entra en la curva. También doblar las puntas de los centavos. Observe que el interruptor está cerca del final para dejar espacio para la placa de circuito.  Fue duro colocarlo todo, pero todo tiene dentro.
Simplemente perforar un agujero para el interruptor y ponga el interruptor con las tuercas de fijación que venía en el interruptor y luego soldar los cables al interruptor. Inclinarse el condensador para caber todo dentro de la caja del proyecto.
Ahora que la silicona esté seca, el LED y el bajo está pegando bien.
