Paso 1: lista de materiales
R1 - 3,3 k
R2 - 39k atado a un k 4.7, haciendo un total de 43,7 k
R3 - 1k
R4 - 3,9 k
R5 - 4,7 k
C1-10pico farad
C2-1micro faradio
L1-LED 3ml
Temporizador 555
un zócalo para el temporizador 555
interruptor
batería de 9 voltios
arnés de batería
alambre calibre 18 o menos
caja del proyecto (que me dieron era demasiado pequeño) levantarse del tamaño de 2" by3" por 1.5 "

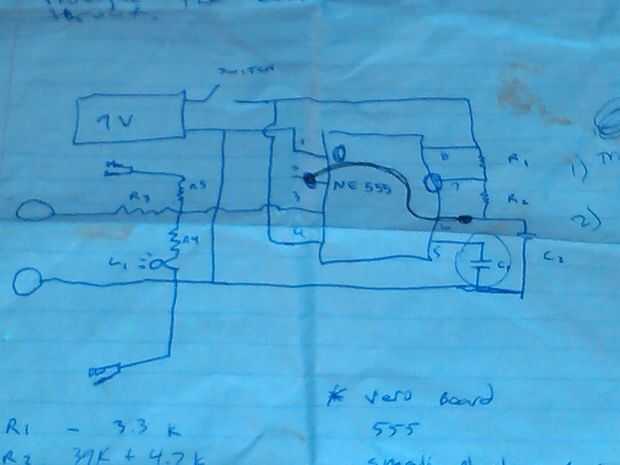

Dejó los cocodrilos del proyecto acabado porque decidí que no necesitarlos. En el esquema pueden ver los cocodrilos representados. Os no adjunto simplemente nunca los cocodrilos pero dejé las resistencias que van justo antes de los cocodrilos, en caso de que alguna vez quise poner pinzas más adelante en el futuro en otro momento por el camino. los electrodos de penny sería lo suficientemente buenos para mi solicitud de mantener el aparato a la mandíbula al lado del diente dolorido. en el esquema a continuación, los círculos de la izquierda del esquema representan centavos
dos centavos
goo de silicona
cinta negra
Velcro
Junta de velo

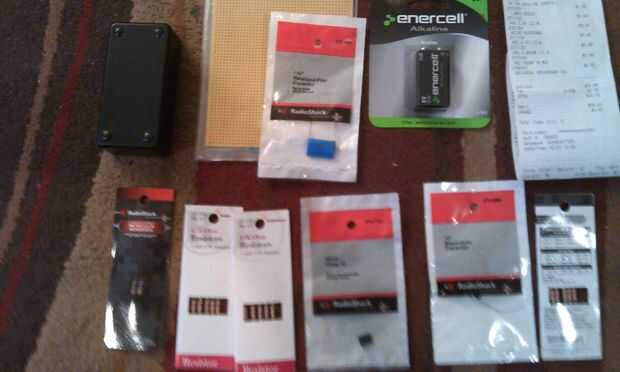

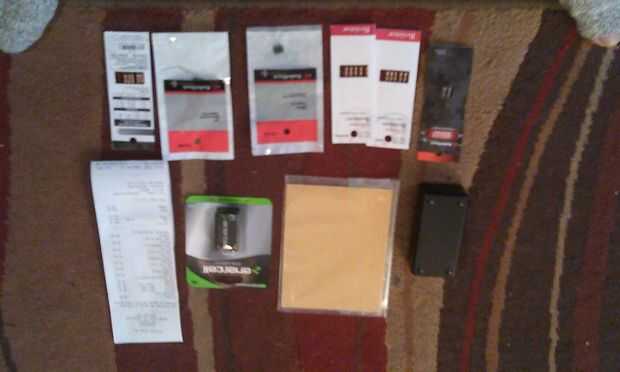

como yo puedo haber dicho antes, cuesta unos 40 dólares lo que hice como me compré componentes extras como tuve que comprar en paquetes de más de necesario. Aquí está la mayoría de las cosas que necesitaba para hacer el proyecto. Aquí están todas las resistencias (excepto 10 picofaradio condensador y un resistor de k 39) más abajo está el cuadro plástico proyecto vero tablero, tapas, resistores, batería. todavía necesita un interruptor y una toma de corriente de ic para el 555. ¡ Resulta más adelante que el cuadro era demasiado pequeño, pero terminé usando de todas formas al poner la batería en el exterior.
