Zapper huldaclark (2 / 14 paso)

Paso 2:

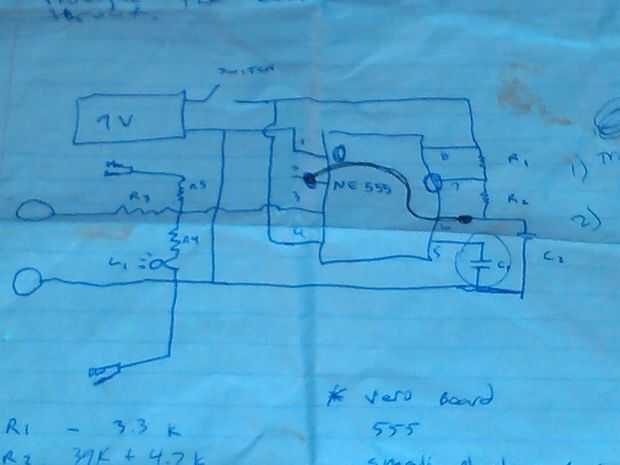

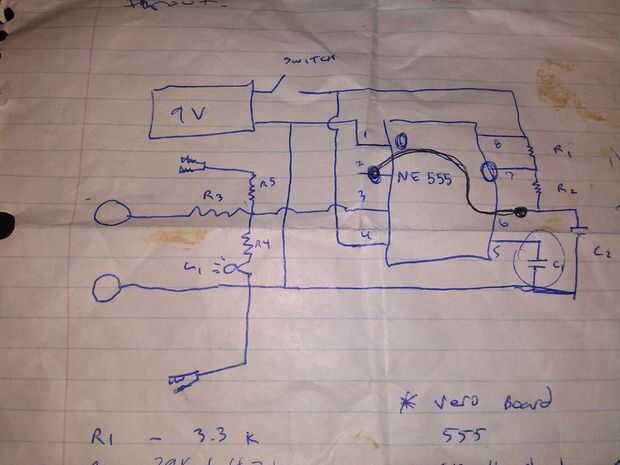

Aquí es el esquema. Asegúrese de notar que eso pin2 es saltó al pin6. Se señalan en una imagen posterior de los componentes físicos que alambre es que solía saltar pin2 al pin6.
R1 - 3,3 k
R2 - 39k atado a un k 4.7, haciendo un total de 43,7 k
R3 - 1k
R4 - 3,9 k
R5 - 4,7 k
C1-10pico farad
C2-1micro faradio
L1-LED 3ml

Temporizador 555
interruptor
batería de 9V

He utilizado.5 Watt, resistores de tolerancia del 10 por ciento, los círculos de izquierda del esquema representan centavos de cobre. Había soldado algunos restos de alambre de resistencia en centavos.  Yo Coloque la plancha de soldadura 1000 grados Fahrenheit y la punta en el centavo aproximadamente veinte segundos hasta que la perra estaba lo suficientemente caliente como para derretir la soldadura que estaba tocando el if de un cuarto de penique una pulgada lejos de la punta de hierro de soldadura que también estaba tocando el centavo.
