Paso 3:

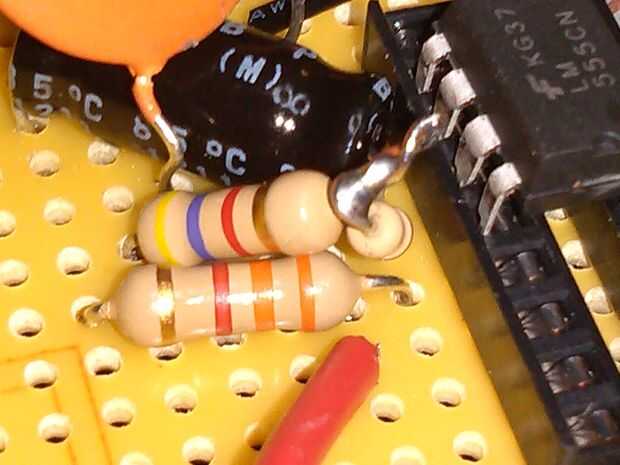

r2 es raro porque para conseguir la resistencia adecuada necesita agregar dos resistencias en serie. Supongo que la tienda no vende la resistencia exacta que necesitamos para r2. Aviso abajo debajo de un cuadro de dos resistores trenzados entre sí. Este es un k de 39 y un k de 4,7 suman. No dejes que te viaje hacia fuera, alambre sólo estas dos resistencias en serie y luego tratarlo como una resistente llamado r2, aunque realmente es resistente dos.  Aviso la toma para el temporizador 555.  Esta toma me permite sacar el 555 cuando yo estoy soldar la parte trasera de la Junta y luego poner el 555 en el zócalo cuando he terminado con todas la soldadura caliente. Esto también me permite cambiar hacia fuera el 555 cuando alguna vez puede ser necesario.

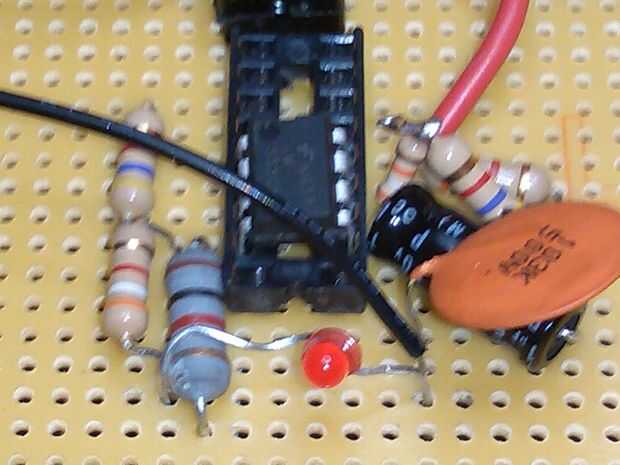

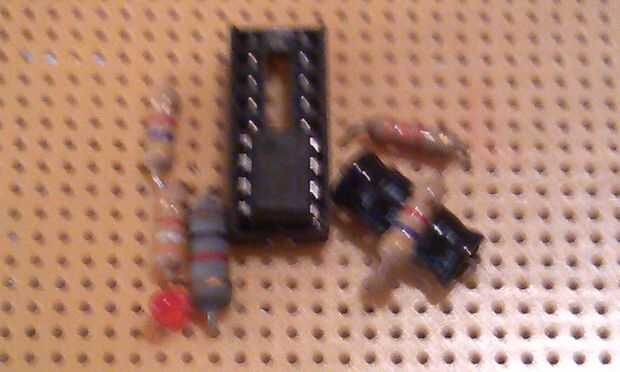

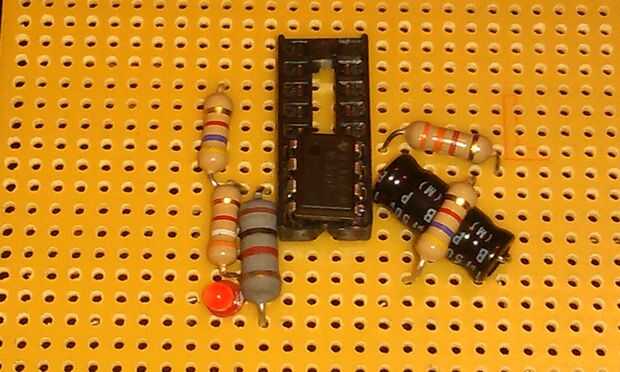

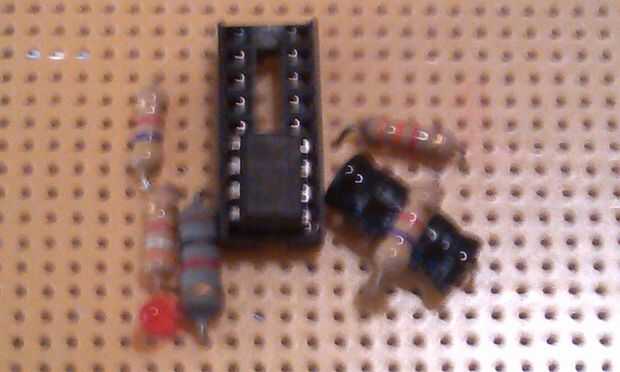

Estas son solo fotos de mi poniendo los componentes en la placa de velo. Intento recrear el esquema con piezas reales. Puede ser un buen ejercicio para averiguar qué agujeros a utilizar y cómo conseguir estas piezas juntos. El 555 tiene pernos que comienzan con el pin número uno en la esquina superior derecha de la viruta. La esquina superior derecha también tiene una depresión para denotar el pin número uno. Perno cuenta las manecillas del pin uno.

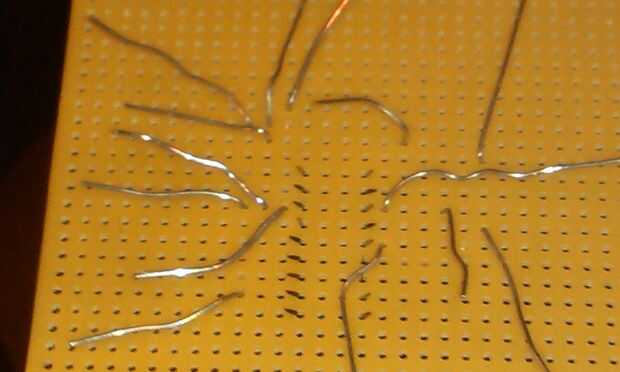

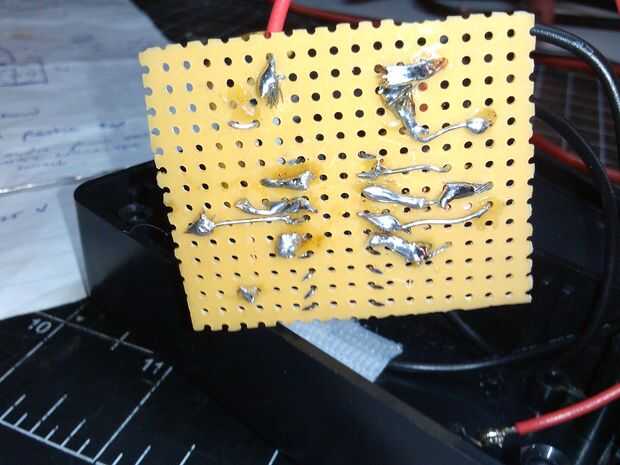

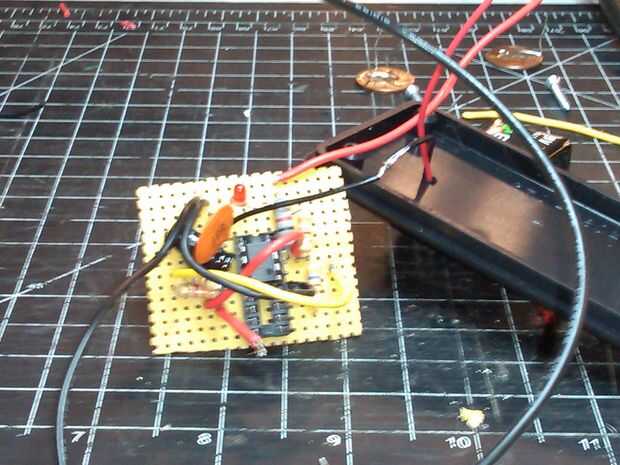

Acabo de poner los componentes donde podía y soldar la parte trasera de la Junta de velo.  Yo soldado todos los cables juntos que debían soldarse juntos. Había soldado los cables hasta el final de los componentes en la parte posterior de la Junta de velo, aunque la soldadura se muestra en el siguiente paso.  En estas fotos puedes ver todos los cables de los componentes que se pega por la parte posterior de la Junta de velo esperándome cortar y soldar.

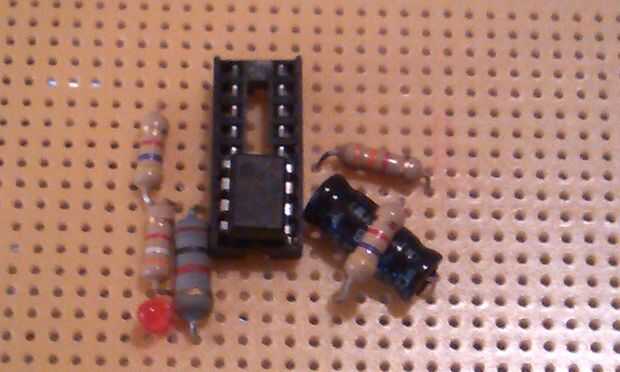

Preste atención a la positivo y negativo del LED. También prestar atención a la polaridad con los condensadores. Algunos caps son omnidireccionales, algunos no son.

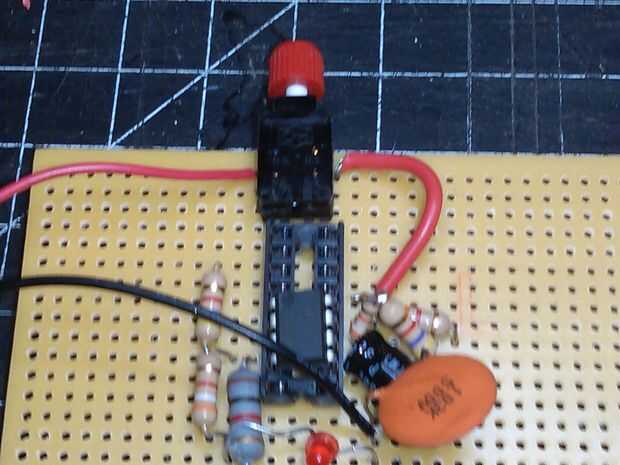

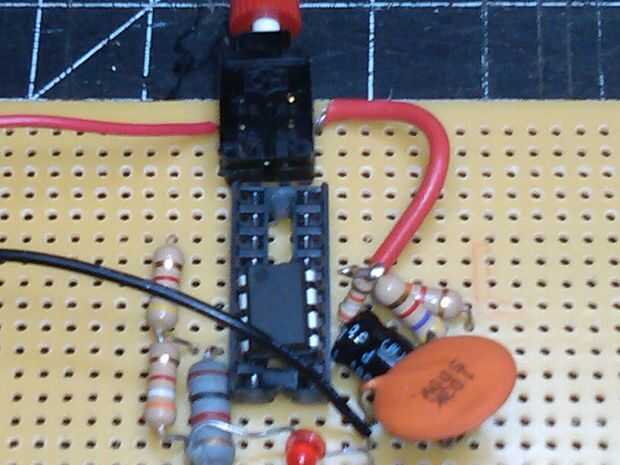

También observe que el LED va a ser había sustituido en el futuro fotos como el proyecto se mueve a lo largo de. Estoy usando este LED para simplemente probar el circuito en el tablero del velo antes que poner en la caja de proyecto. También el botón rojo en la parte superior del circuito es un encendido apagado interruptor que estoy usando tempararily y negociará con más resistente interruptor más adelante. El interruptor y el LED se montará en el cuadro de proyecto.
