Zapper huldaclark (6 / 14 paso)

Paso 6: la prueba de salida

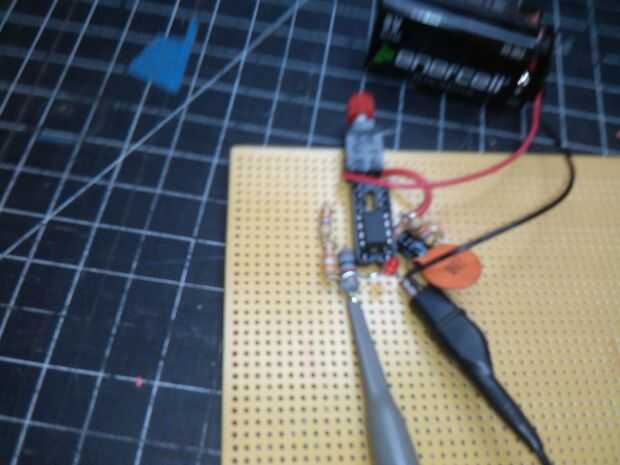

Aquí, os adjunto el oscilliscope en los puntos pones fuera a ver si tengo 15 Hertz. Cuando todo lo que pude encontrar para un puesto hacia fuera era un constante 7 voltios, tuvo que mirar más de cerca en el circuito para ver donde desordenado.  Resulta que había ignorado 3 cables que debían poner en.

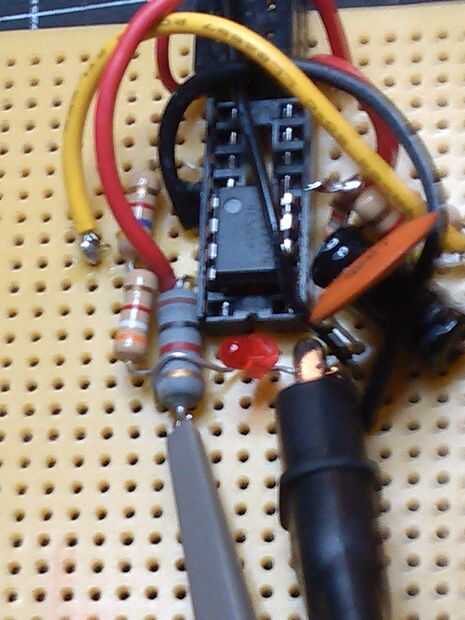

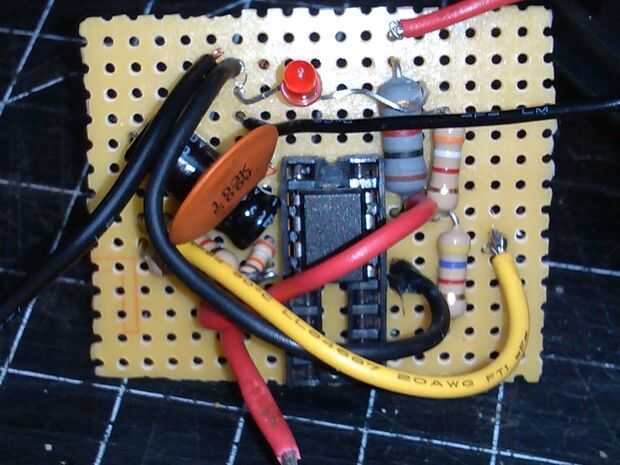

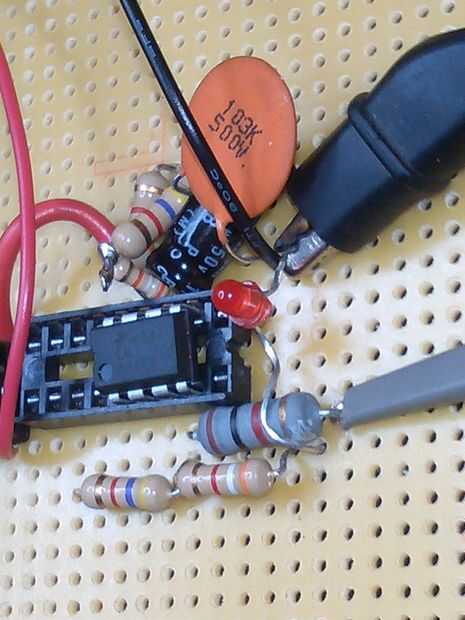

Un puente de p2 a p6 de las 555. Una caliente al pin 4 y una masa la punta al pin 5.  El cable amarillo cruzando la 555 es el puente de p2 y p6. No se olvide de poner este puente en. Una vez que estos cables, el circuito salió perfecto en poco menos de 15 hertzios y el LED parpadea encendido y apagado. El LED al parecer es en la mitad de potencia ya que es de la mitad del tiempo.

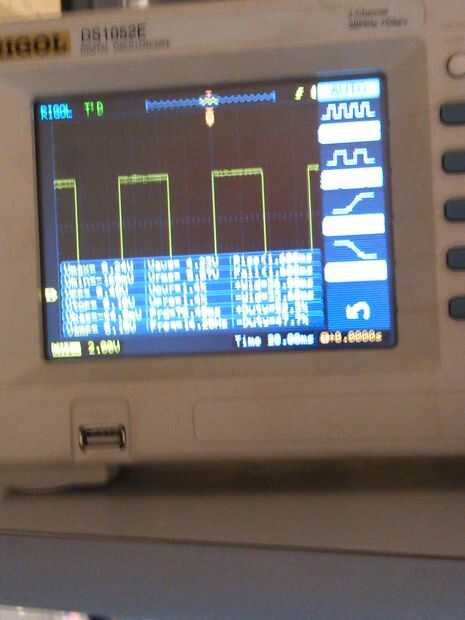

Usted puede ver en el oscilliscope que hay una onda cuadrada y si puede ampliar la imagen del alcance o, podría ver que es una frecuencia de 14 y medio Hertz.

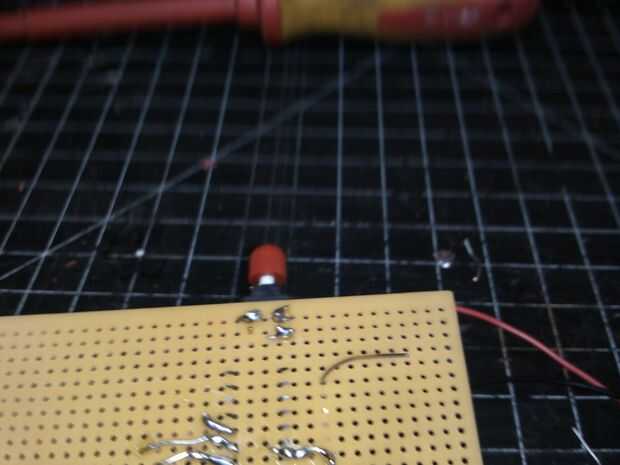

Ahora, a sacar el interruptor de botón rojo y LED. Para encajar la placa de circuito en el cuadro de proyecto.

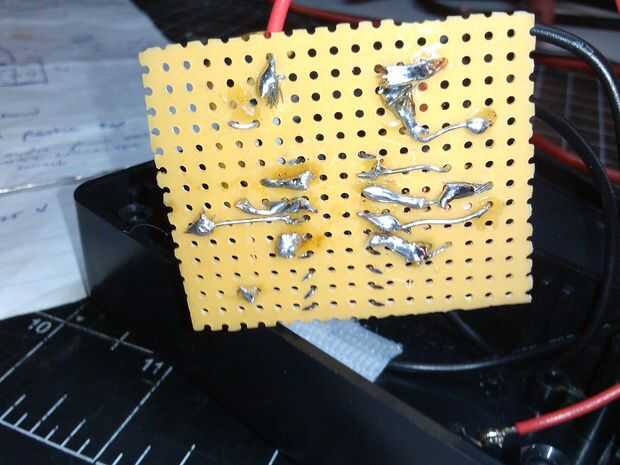

En esta foto se puede ver el trabajo de soldadura que no es bueno mirar en todos, pero todos los trabajos.
