Paso 3: Para las máquinas!

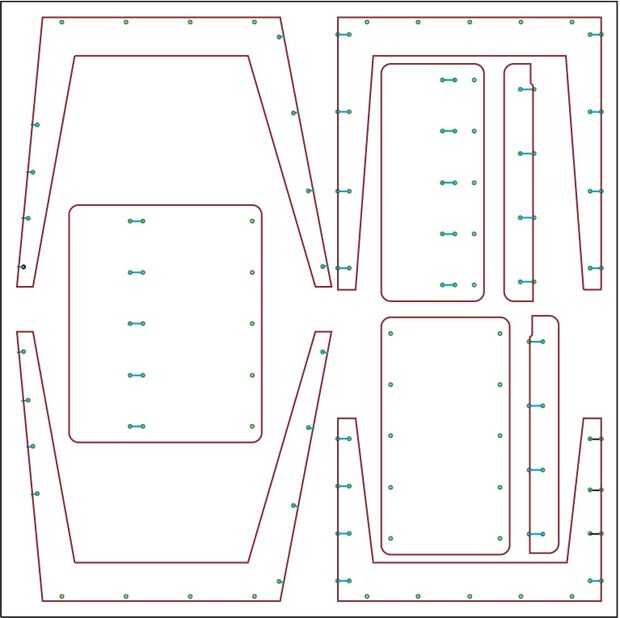

Después de modelar y pruebas a mano, puse el diseño en AutoCAD. Tomó algunos ajuste para encajar las piezas en una huella de 4'x 4', un diseño objetivo yo mismo en aras de la eficiencia.

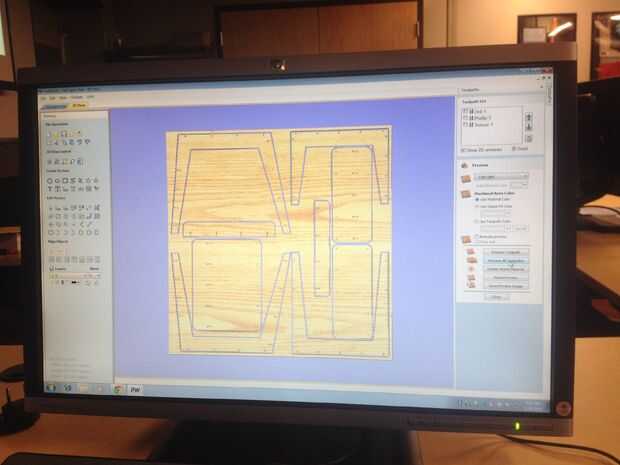

Para cortar la silla en un ShopBot, usted debe primero traducir el archivo .dxf de AutoCAD coleccionables, software propietario de código de G de ShopBot. Es un muy sencillo programa de dibujo vectorial y le permite ver todas las variables críticas y capas separadas en las trayectorias de herramienta. Seleccione un 1/4" para todas las trayectorias de herramienta, he utilizado una broca de espiral final molino arriba, pero hay varios perfiles de broca de router que funcionen igual de bien. Elegir uno que mejor se adapte a sus materiales.
Establecer la capa roja al perfil, corte hacia afuera (derecha) del vector. CNCs más recomiendan los cortes, retirar a sólo un 1/8" de material a la vez, una y otra vez, hasta cortar todo el camino--reducir la presión sobre los bits, husos y motores de escalonamiento. Set pestañas sacrificio periódicamente para mantener la forma de piezas agitación floja como se cortan.

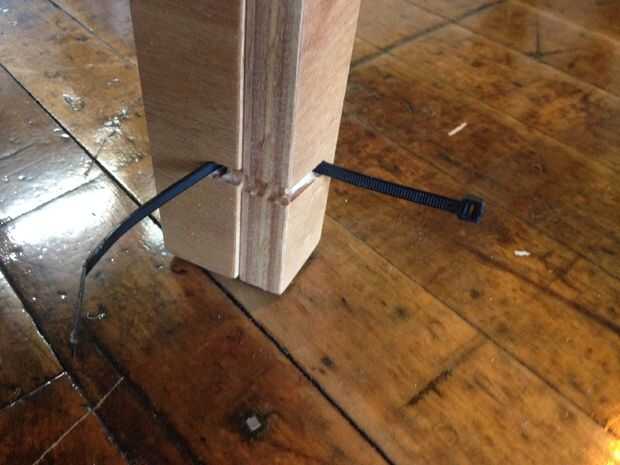

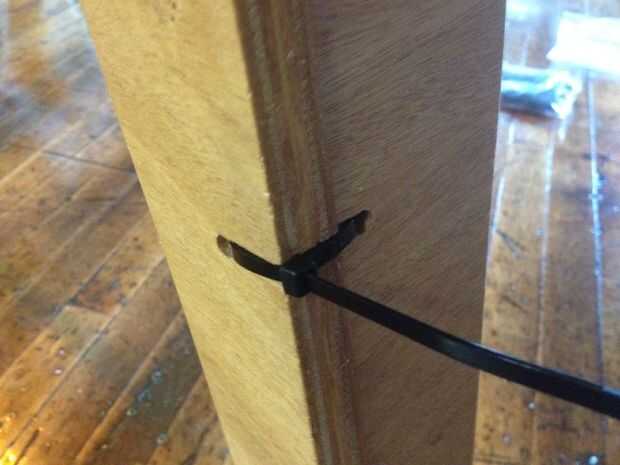

Establecer la capa cian para bolsillo, corte 3/16 canales para hundirse en los lazos del cierre relámpago.
Establecer la capa verde para perforar.
Establecer todas las velocidades del husillo según instrucciones del fabricante para el tipo de madera que usas.
Garantizar una media hoja de madera contrachapada a la Junta de MIME en la cama de la máquina. El laboratorio que estaba usando no tenía una cama de vacío, así lo hice manualmente, con tornillos. Una cama de vacío reduce la necesidad de las pestañas y así post-procesamiento trabajo y se prefiere.
A continuación, utilice los controles manuales del teclado jog la broca en el punto 0,0 en la madera contrachapada y guardar en la máquina. Levantar la punta, manualmente jog en otros lugares, entonces golpeó "De casa" en los controles en pantalla para comprobar que el ordenador guarde correctamente las coordenadas 0,0. Ajuste la profundidad "z" abriendo el cuadro de diálogo de profundidad "z" en el equipo y permitiendo a la broca bajar y besar a la placa de puesta a cero. Vuelva a colocar la placa de puesta a cero.

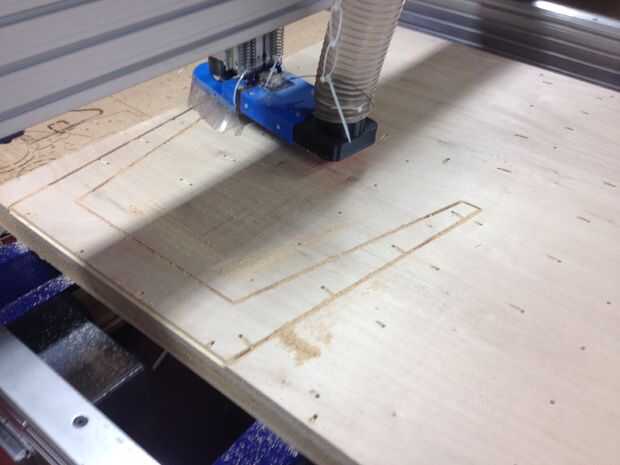

Iniciar el corte, meter primero, en segundo lugar de la perforación y perfiles de último.

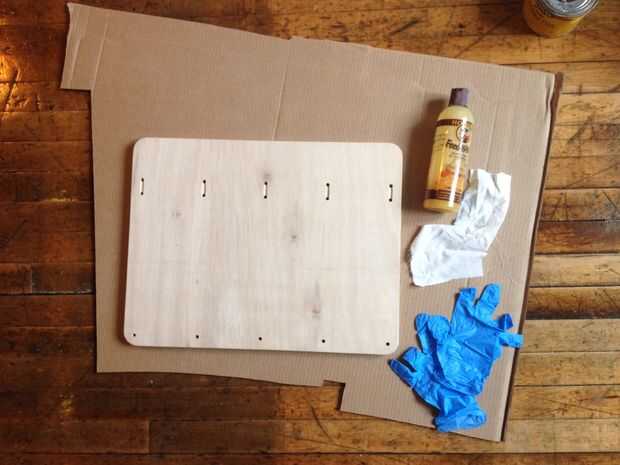

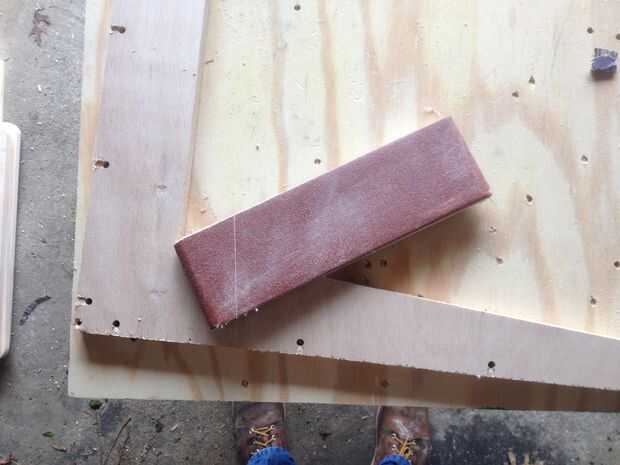

Una vez hecho el corte, retire la forma junta la cama del corte y uso que un tirón Sierra para cortar las lengüetas sacrificiales y libre de las partes. Lije las caras y los bordes con una lijadora orbital, primero en grano 100 y luego 150. Aplicar el acabado de su elección.

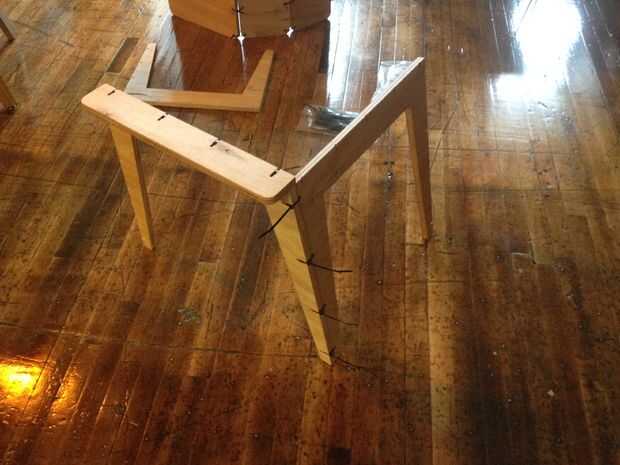

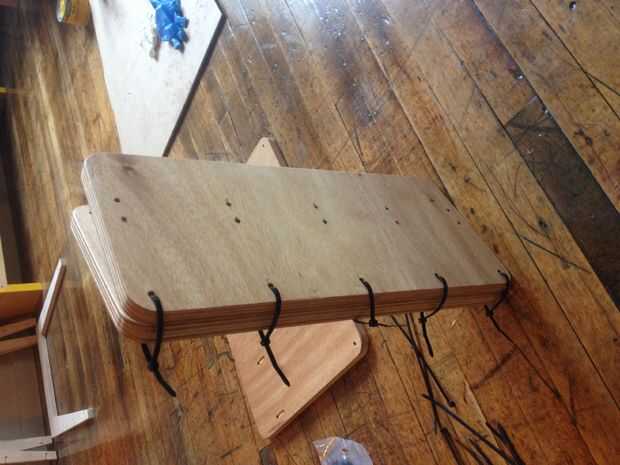

Para montar, comenzar a comprimir las piezas laterales (la s "U" ligeramente asimétrica en el lado izquierdo de la hoja de corte) con los brazos. Luego coloque la parte delantera y trasera "U" s al lado "U" s, creando una caja. Coloque los tres paneles de estar juntos en orden de tamaño (S, M, L), dejando los lazos zip tipo de sueltas. A continuación, fije los paneles a la estructura mediante los agujeros en el centro de los paneles L y S. Cortar el colas de ataduras de cremallera con cable alicates o tijeras.

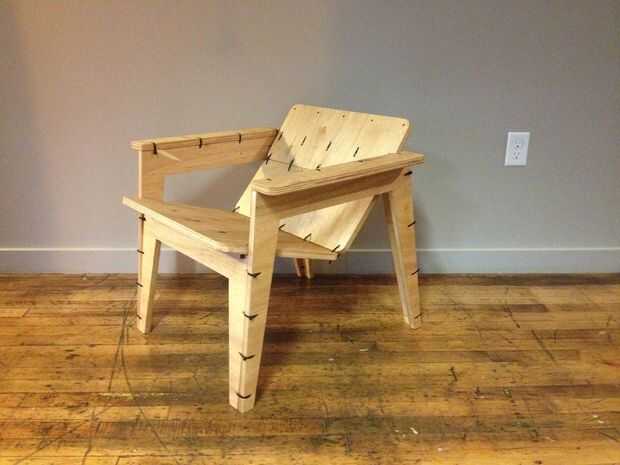

Personalizar por medio de ataduras de cremallera de color diferente, o sustituía en paneles de diferentes chapas o laminados de colores. He añadido algunos cojines de espuma fina a la mía para estar a largo plazo. También descubrí que el zip lazos int eh asiento puede degradar con el tiempo y eventualmente ajustar. Lazos dobles en el asiento o uso más grueso (75-100 lb resistencia a la rotura) zip lazos para uso a largo plazo.
¡ Disfrute!
