Zip Line polea (1 / 2 paso)

Paso 1: Preping Matereals

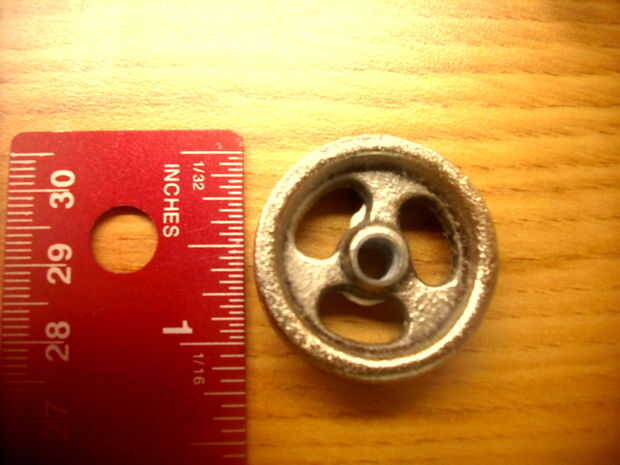

he utilizado sólo 2 pullys ya que es el mínimo necesario para la estabilidad de este dispositivo.  No necesita la polea completa, solo la rueda, para esto debe quitar el resto de la unidad.  Se trata de una rueda de 1 1/4 de pulgada en el centro del marco.  Extraje esto poniendo la hoja de la sierra para metales por el arco de la polea, lo ligando y asierra el eje de la polea desde el interior.  Hacer esto. ambas poleas, o sin embargo muchos decide usar.  Las ruedas de la polea más tienes en tu dispositivo, menos fricción allí.  En algunos casos esto puede no necesariamente ser una buena cosa, porque menos fricción significa mayor velocidad con el inablilty del freno.

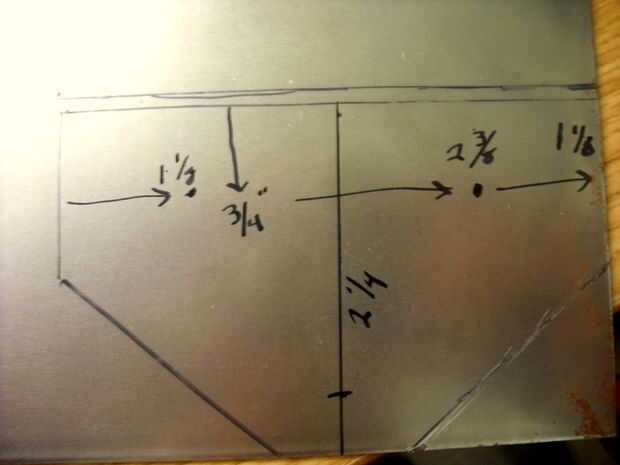

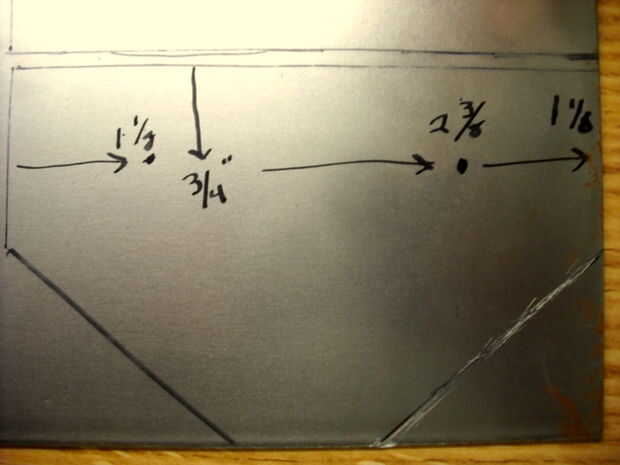

A continuación debe esbozar su diseño de marco en un pedazo de metal de hoja.   He utilizado un patrón algo triangular.  Es importante tener las medidas exactas porque equilibrio es clave para un dispositivo como este.  Mis medidas eran 4.5 "x 1,5" x 2 1/4 x 1 "x 2 1/4 x 1,5.  Hizo esto para ambas piezas y medir los puntos donde le Taladre los agujeros para los ejes y de los handels para ir.   Coloqué mis agujeros axel; abajo 3/4" de la parte superior.  De izquierda al centro del eje agujero es 1 1/8" y el espacio en el siguiente orificio de axel es 2 3/8 pulgadas que te deja con 1 1/8" a la derecha del marco.

El agujero de la handel medí desde la parte superior que era de 4.5" a través de.  Marqué mi 2 1/4" punto y dibujó una línea hasta la zona inferior que cruzó en 1/2".   Me mide 1/2" hasta la línea que había dibujado y marcado el centro de donde le taladre el agujero para los handels.  Después de perforar el agujero de 1/2" de la handel, habrá aproximadamente 1/4" dejaste entre la parte inferior de la handel y la parte inferior del marco.

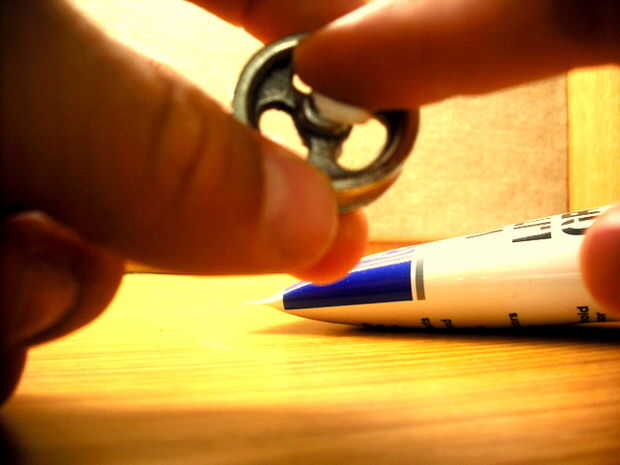

Lo último que necesita preparación es las ruedas de la polea.  Todo lo que necesitas hacer es añadir una cantidad generosa de grasa para el centro.  La grasa reduce la fricción de la rueda de frotamiento con las roscas del perno.  Utiliza grasa de litio blanca en la mía, y parece que funciona bien.
