Paso 9: Construir.

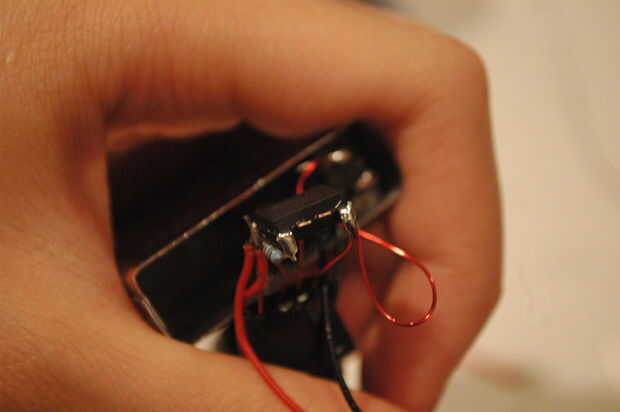

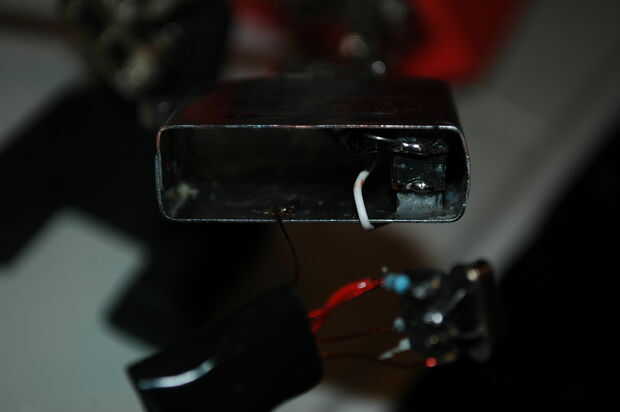

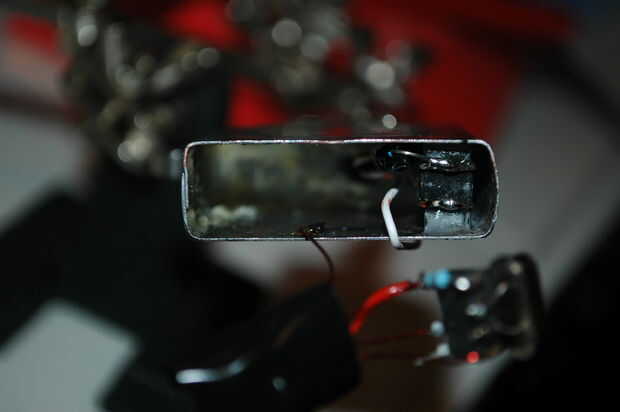

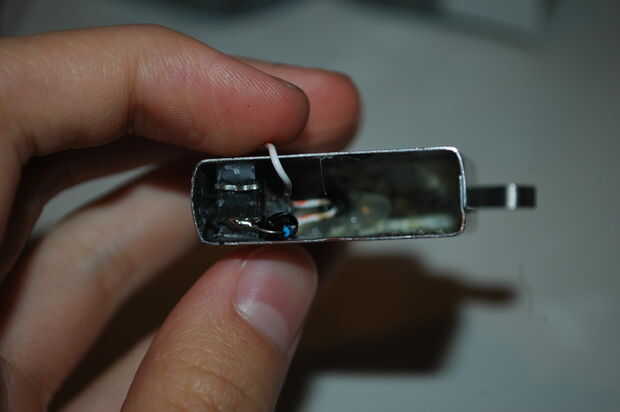

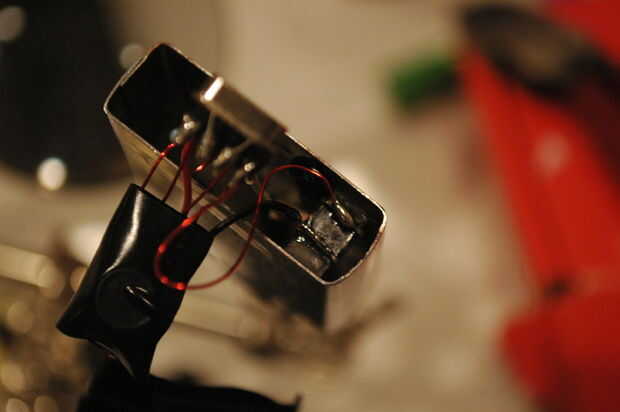

Para montar todo en un inserto de Zippo, tuve que usar un método llamado cableado de nido de rata
No exactamente... pero sigue siendo realmente sucio. Este paso requiere de paciencia y unas buenas habilidades de soldaduras.
Antes de continuar a este paso, asegúrese de que su circuito y el código funciona en un protoboard. Una vez que empiece este paso hay no hay vuelta atrás: el chip será extremadamente difícil reprogramar una vez rasgar sus alfileres.
Realmente no necesitas los siguientes pasos si puedes seguir esquemas.

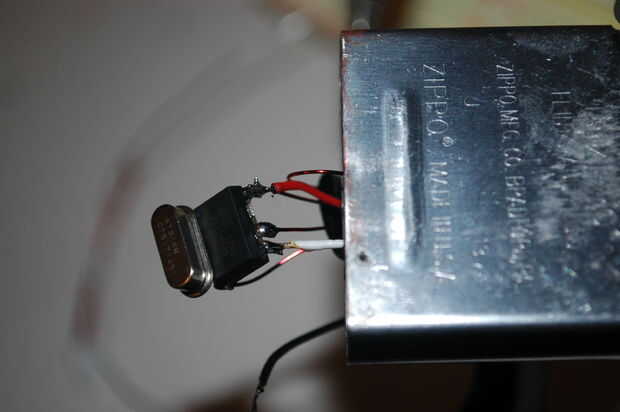

** Por favor, IGNORE el cristal en todas las fotos de 16 MHz. HICE UN ERROR **

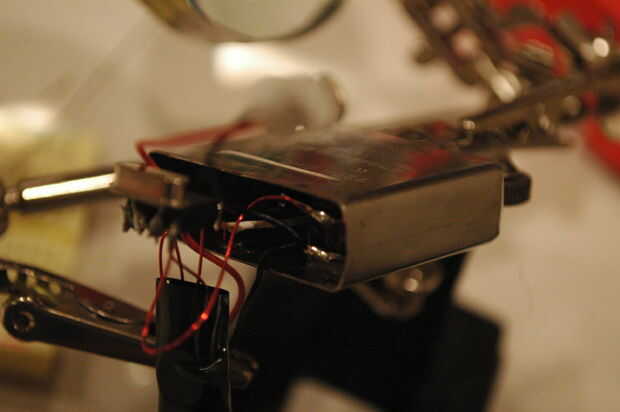

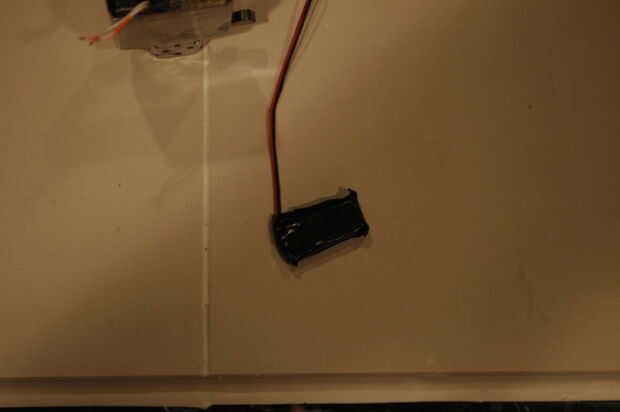

- Tomar batería y doblar los cables en una dirección. Envuelva la batería en cinta aislante (una capa de cinta)
- Corte el cable de la batería a la mitad.

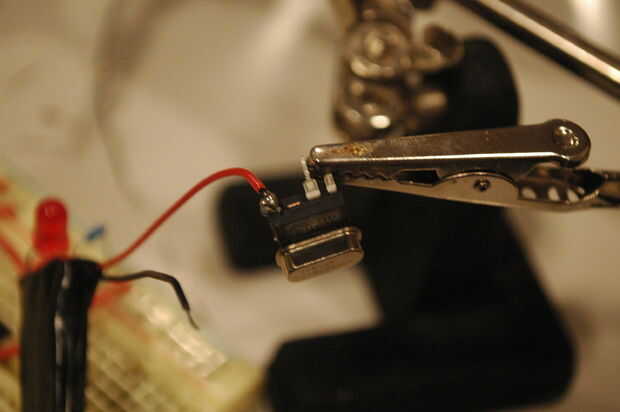

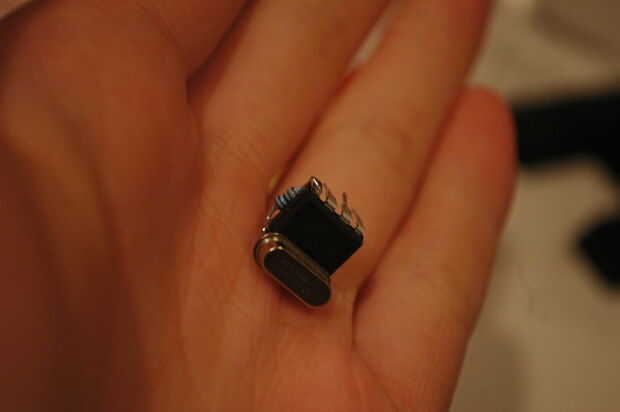

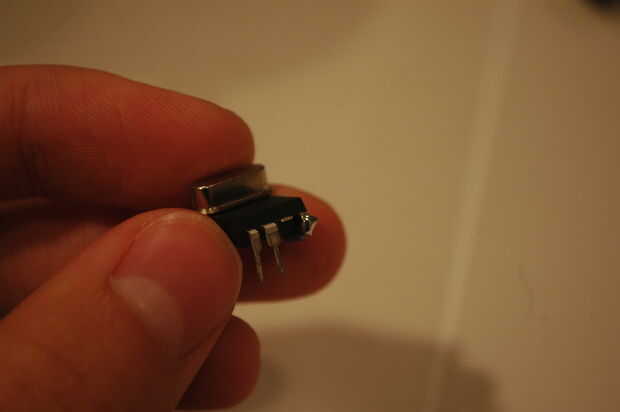

- Doblar y quitar los pines 2 y 3 (ccw del pin 1) desde el ATTiny85.

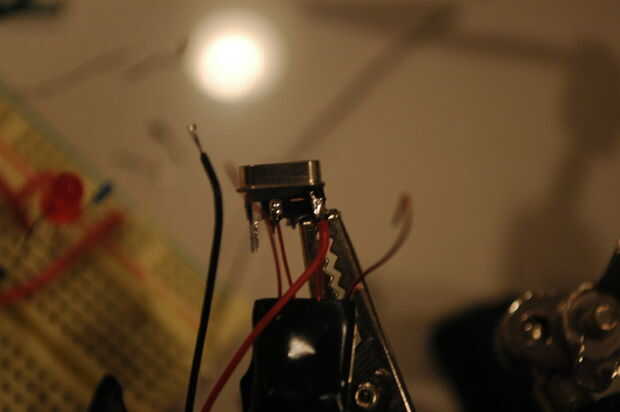

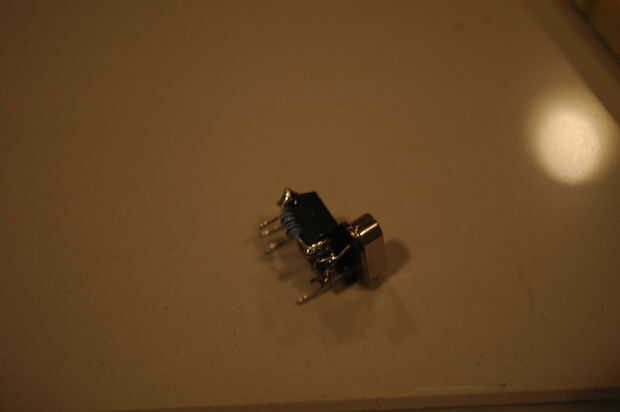

- Soldar una resistencia de 1 k entre los pines 1 y 8. Puede acortar los pasadores y acortar los cables por lo que apenas encajan entre sí, después de la soldadura.
- Quitar pin 7 doblar y ajustar el perno.

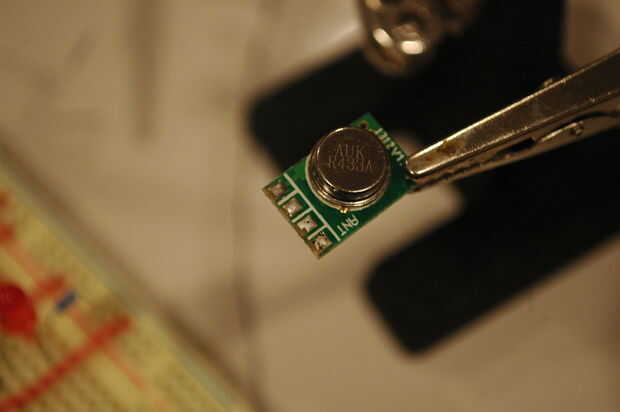

- Tome el módulo de RF y desoldar las patillas. Utilice alicates para eliminarlos.

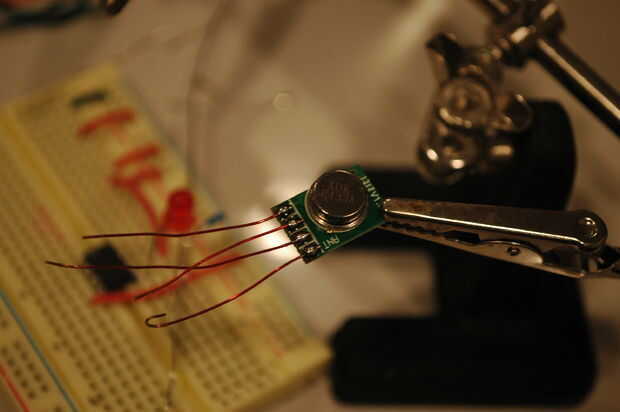

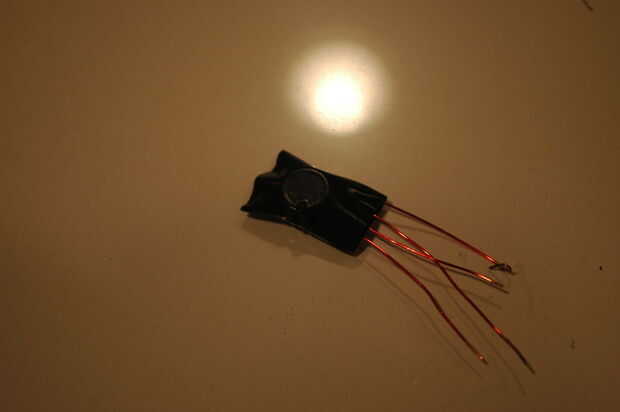

- La soldadura de los alambres finos para el módulo de RF en lugar de las piernas y cubrir el dispositivo de cinta aislante.
- Soldadura de la batería + al pin 8.
- La soldadura de los pines del módulo de RF a los lugares adecuados (Vcc al pin 8, GND al pin 4, datos al pin 6)

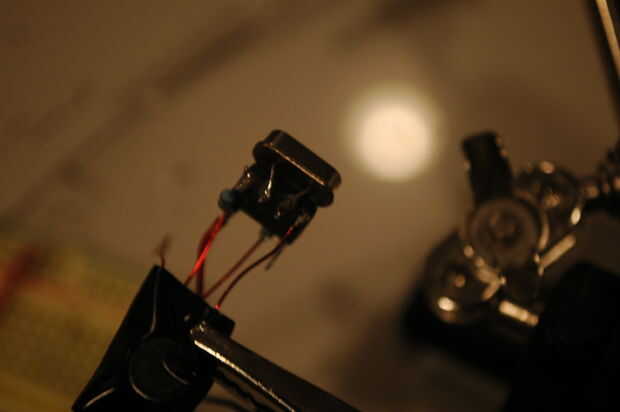

- Encontrar LED en el LED rojo y acortar ese alambre. Solde un resistor de 270 ohms a la pata y aislar con cinta aislante.
- Suelda el resistor de 270 ohm a un lado del interruptor de botón.

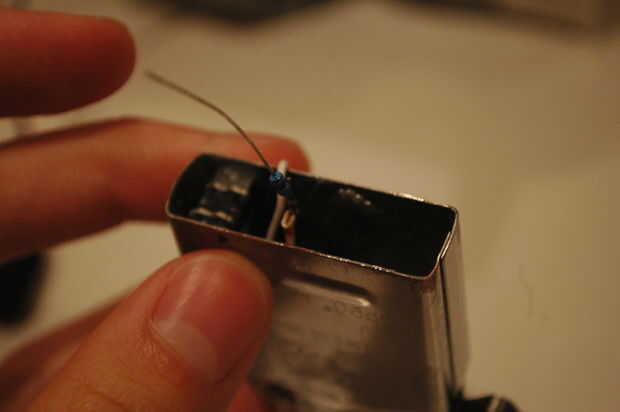

- Suelde el cable de antena del módulo de RF con la soldadura. BLOB el prospecto.
- Soldar todo lo que necesita estar conectada a tierra para un lado del interruptor de botón.
- Soldadura de la batería-al otro lado del interruptor de botón.

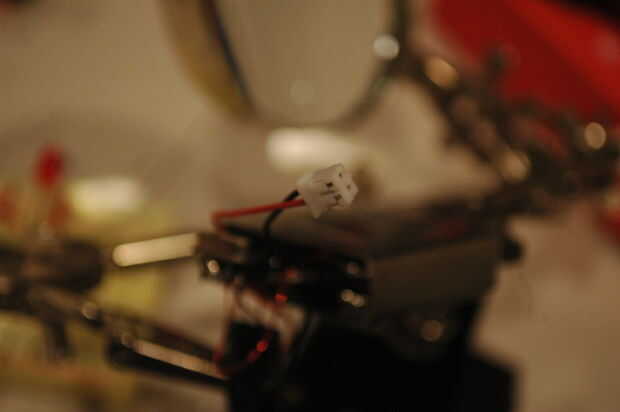

- Soldar la clavija de la batería en la batería.
Se trata de hella desordenado.
