Paso 13: Hacer el PCB

Otra vez, este paso es opcional. Si te gusta tu circuito en un protoboard, ¡ adelante! Si te gusta en un perfboard, más poder para usted!

Si te gusta la PCB, puede diseñar su propio o seguir mina.
De cualquier manera, te di los esquemáticos y el PCB que hice. El único Consejo que tengo para darle es que su PCB tiene un plano de tierra y relativamente corto rastros (especialmente la antena). Esto reducir el ruido en tu circuito y también reducir el tiempo de grabado.

Para hacer PCB fotosensible lo que, seguir este tutorial

Aquí están los pasos, simplificada.

1. Diseño PCB
2. Imprimir diseño tamaño real sobre transparencia
3. Cortar PCB a medida
4. Sandwich de PCB-transparencia-plexiglás-linterna en ese orden

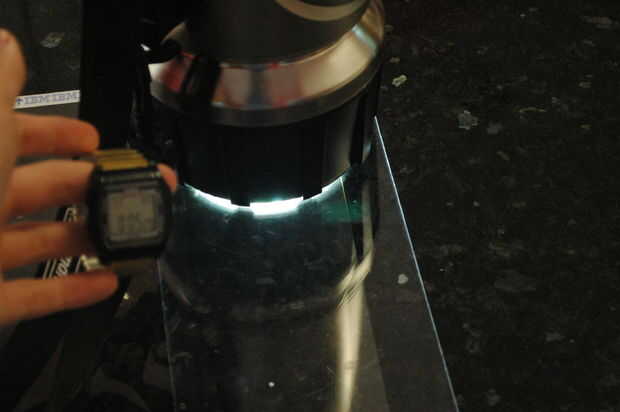

5. Espere 7:30.

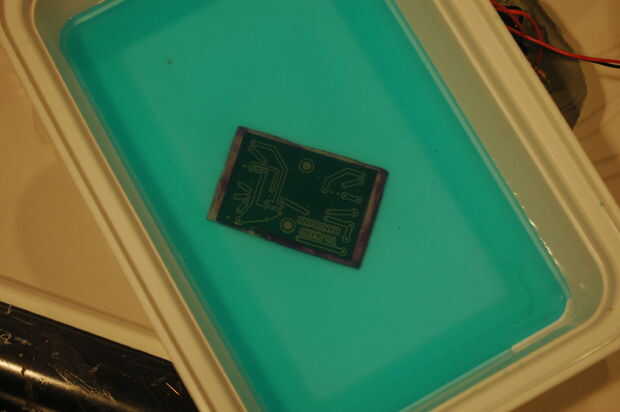

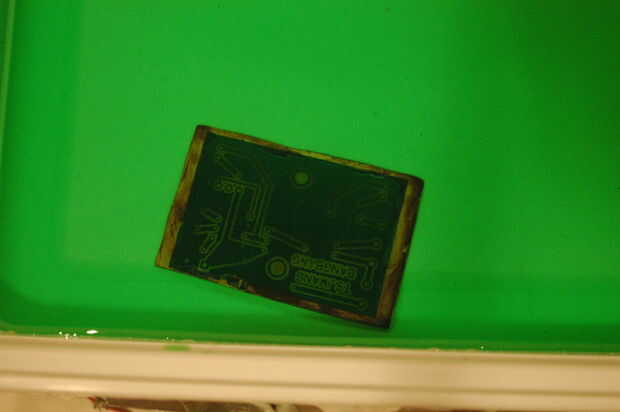

6. Poner el PCB en la solución de revelado

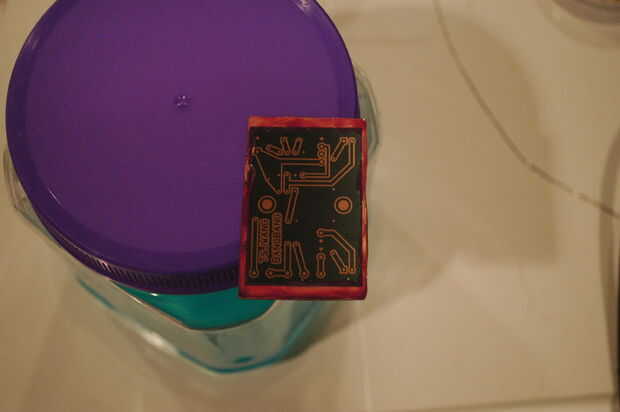

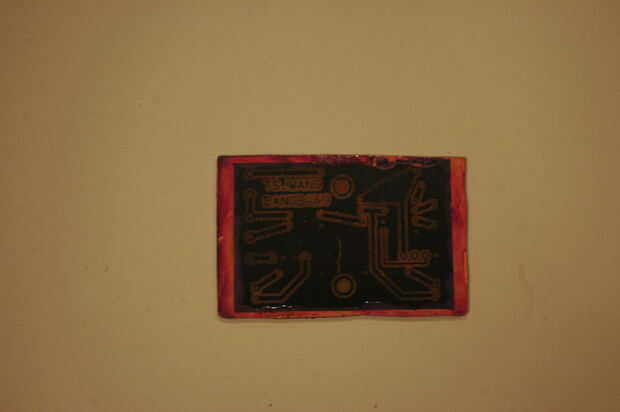

7. Bordes de la cubierta de esmalte de uñas (opcional)

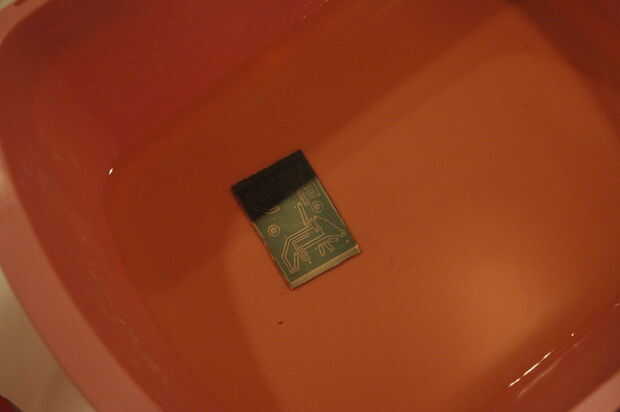

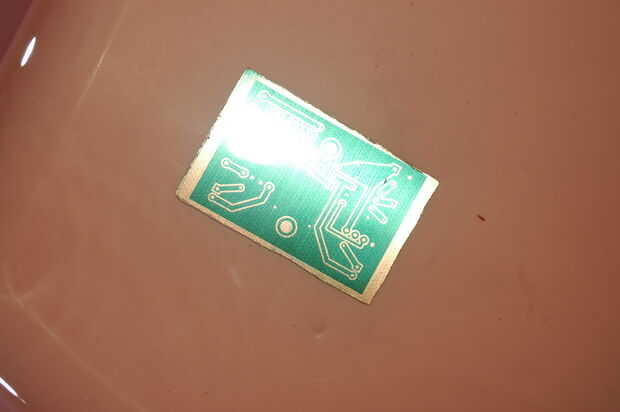

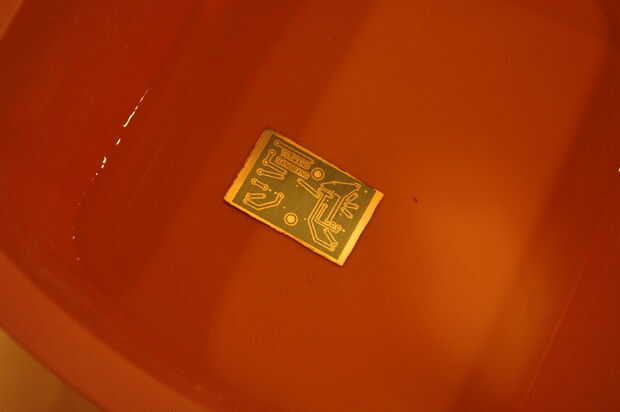

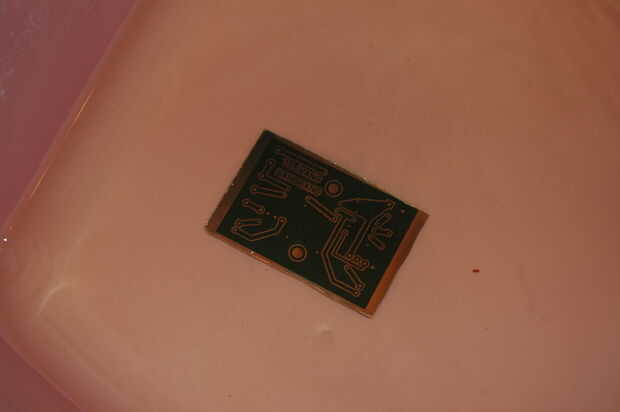

8. Poner el PCB en la solución de la aguafuerte
9. Jugar juegos de video durante 7 horas.

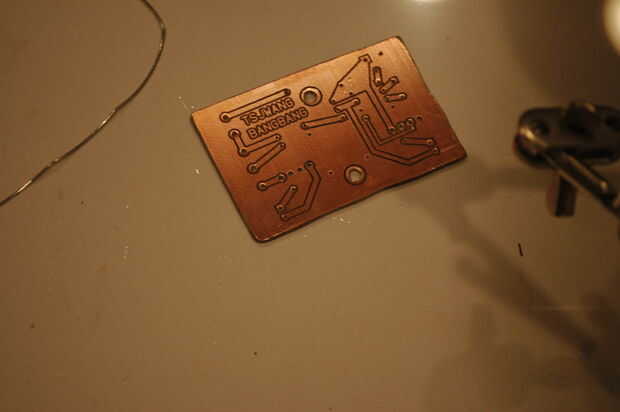

10. Quitar esmalte de uñas y la capa fotosensible con el removedor del pulimento de clavo
11. Perfore agujeros
