Zócalo de programación PIC 16F676 ICSP para el programador PICkit 2 (2 / 6 paso)

Paso 2: dibujo

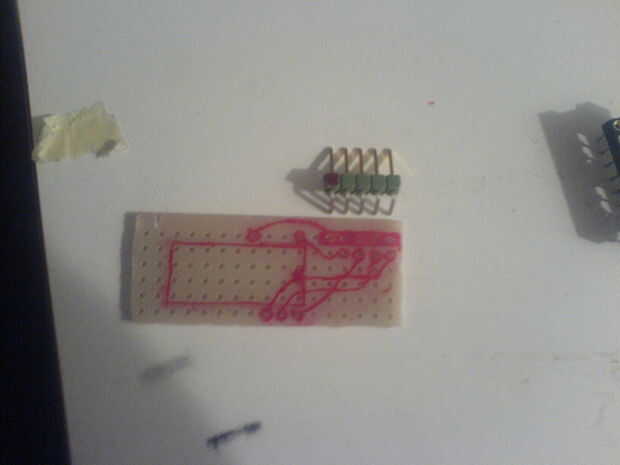

Bien esto es bastante sencillo dibujar hacia fuera su diseño en el PWB del experimento
Sólo tienes que seguir esta tabla, para el 16f676... No he comprobado para arriba pero esto puede ser el mismo para todos 14pin pic16F ***
Pin del pic ICSP conector función
1 MCLR/VPP 4
2 VDD 1
3 VSS 14
ICSPDAT 4 13
ICSPCLK 5 12

Hice el error en este paso sin mirar a mi programador, a ver que deben invertirse los alambres, alambre 1 mueve hasta el alambre superior 5 en la parte inferior y así sucesivamente. Si quieres ver sus zócalo pic programador las luces y frente a la misma manera. sólo asegúrese de dibujar la otra forma o lugar los pasadores de cabecera frente a la derecha en vez de izquierda que lo fija a.
