Zócalo de programación PIC 16F676 ICSP para el programador PICkit 2 (6 / 6 paso)

Paso 6: Paso Final de prueba.

Puede usar el multímetro para comprobar todas las conexiones soldadas para shortouts.
pero con mi aguda vista decidí que no era necesario hoy en día.
Inserte su PIC16F676 conectar el programador al jefe del pin y hacer algunos simples test como prueba de la conexión y lectura de la memoria del dispositivo.

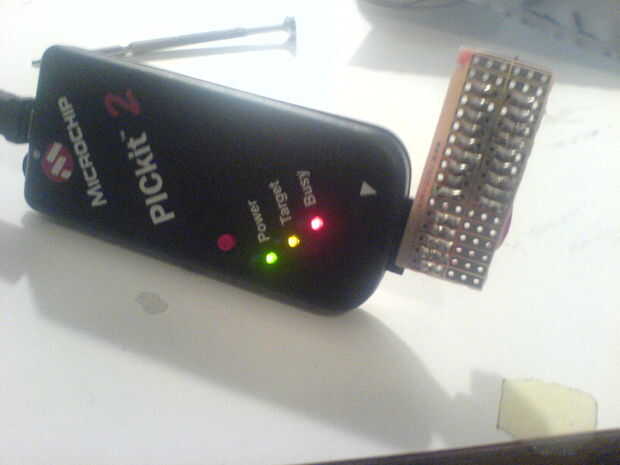

y funcionó como un encanto. en la foto 2 vemos luces blinken :)
