Paso 2: Circuitos electrónicos

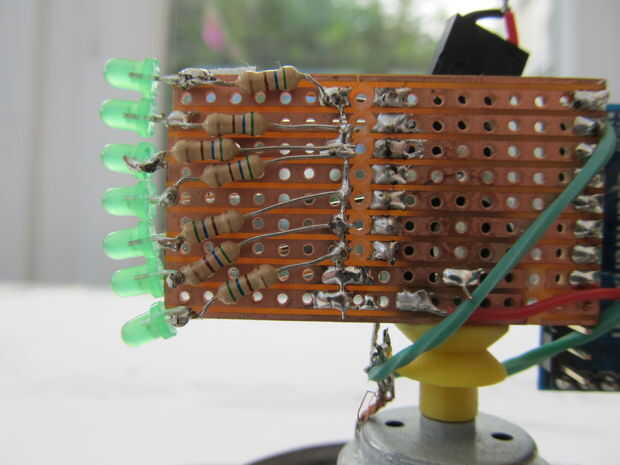

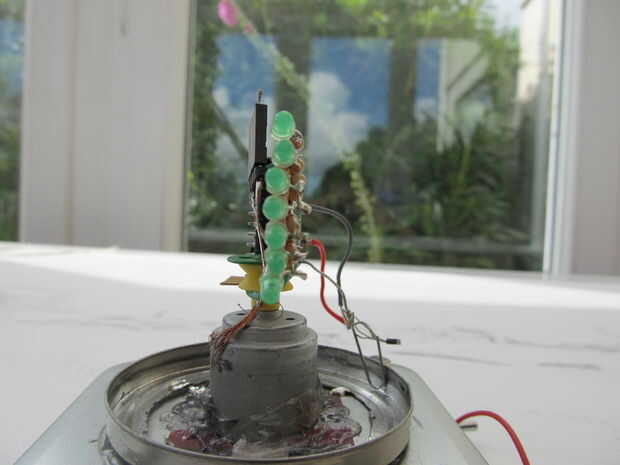

Los 7 LED ' s están soldados a un trozo de placa perforada, con sus cables positivos conectados entre sí cada uno con una resistencia individual, conecté los cables negativo del LED a los pines 3 a 9 en el arduino pro mini, véase el cuadro 2 para ver cómo lo alambré hasta más detalladamente.

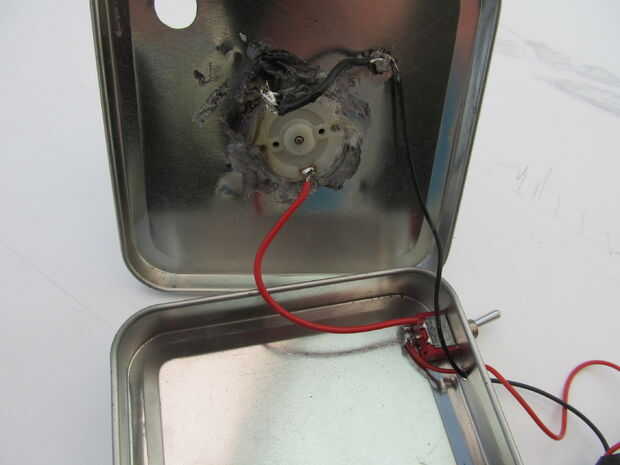

Energía del circuito a través de 4 baterías del AA que le dan una salida de 6v teóricamente pero en realidad es un poco menos, aunque es suficiente alimentar el Arduino y motor. Un clip de la batería está conectado al motor mediante un interruptor, el cable negativo es soldado a la tapa de la lata para el cepillo conectar Arduino a tierra. El positivo viene del interruptor a una entrada del motor y soldar un pequeño trozo de alambre de la entrada positiva del motor a la caja de metal de los motores.
