Zolterno: Un Animatronic, fuego basado Fortune Teller (1 / 29 paso)

Paso 1: Diseño para los efectos del fuego

Cuerpo de Zolterno puede ser envuelto en llamas. Sin embargo, Zolterno también tiene la capacidad de flexión y pasar a ser un adivino realista. Tradicionalmente, utilizando propano clasificado mangueras flexibles era la única manera para llevar gas propano a través de una estructura movible de propano. Esto no funcionaría para mi uso, como todas las mangueras de LP nominal están hechas de goma u otros elastómeros que quemar o se degradan en presencia de fuego.

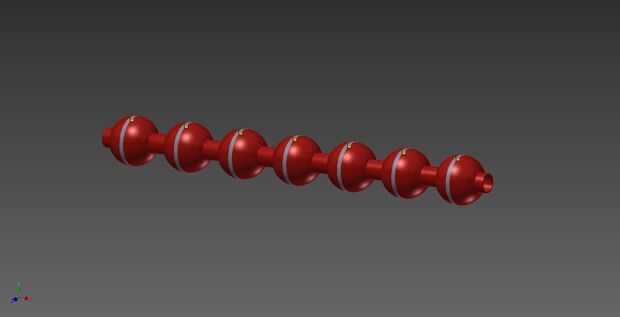

Un componente clave para el diseño de Zolterno fue la creación de un propano flexible con sistema que no se degrada en contacto con el fuego. Revisa las imágenes para obtener una descripción para tener una visión general de la articulación básica y cómo ensamblan para hacer conexiones móviles, fugas de gas propano, a prueba de fuego!

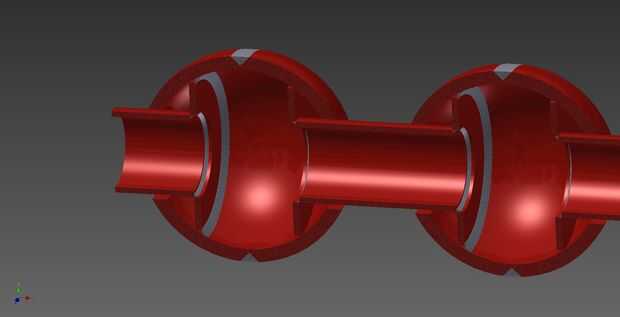

La articulación básica es un conjunto de esferas sueltas de semiesferas que se mantienen unidas por un ingenioso sistema de arandelas y soldaduras (más para ser descrito en las diapositivas más adelante)
