Zolterno: Un Animatronic, fuego basado Fortune Teller (27 / 29 paso)

Paso 27: Diseño de caja electrónica

Ahora que sabemos qué tipo de hardware que vamos a poner en Zolterno, podremos trazar la caja electrónica. Fuentes de alimentación van a tomar un montón de habitación. Los servos Torxis pueden tirar 3A a 12V cada, el dispensador de la tarjeta lleva a 24V y el maestro puede tener un voltaje máximo de entrada de 16V (¡ impresionante!). Además, tengo una placa de relé para alimentar los solenoides de efecto de fuego que necesita 5V, y los solenoides necesitan 120V... ¡ UF!

Nota... Si quieres aprender más sobre cableado por efectos del fuego activados con gas propano, echa un vistazo este instructable que escribí sobre el tema.

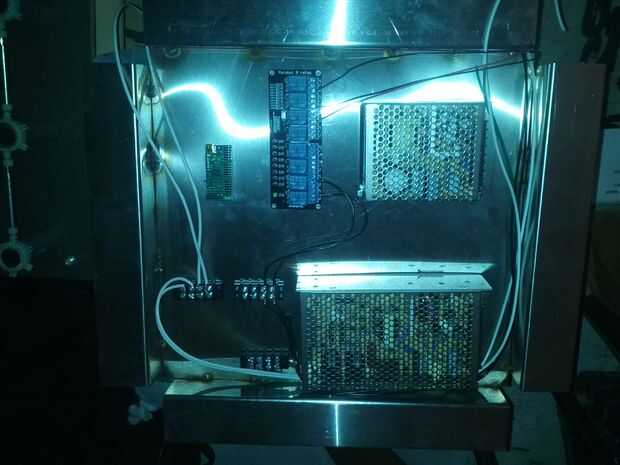

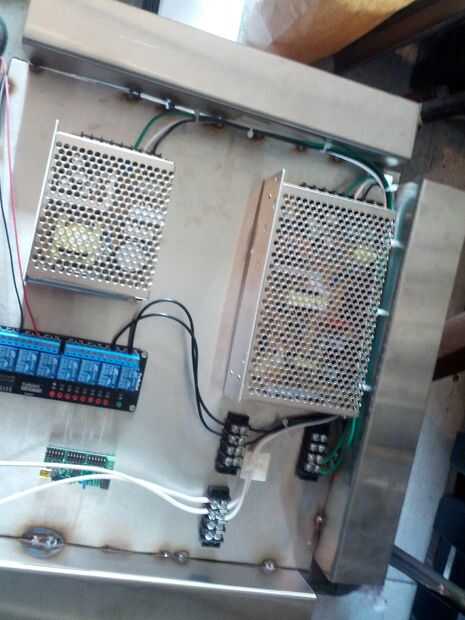

Tengo 2 fuentes de alimentación separadas en mi caja de... Estoy alimentando los servos en su propia fuente para evitar cualquier tipo de pico de voltaje gigante freír mi microcontrolador.  El otro es una fuente de alimentación 5/12/24V de salida triple para los micro relés y dispensador de la tarjeta.

Asegúrese de que unificar sus conexiones a tierra de alguna manera o bien el microcontrolador le desmadrarse! Estoy haciendo esto en la clavija de entrada de 120V, y ha estado trabajando muy bien.
