Paso 23: controlador de motosierra y Audio - FrightProps PicoBoo CA y PicoVolt

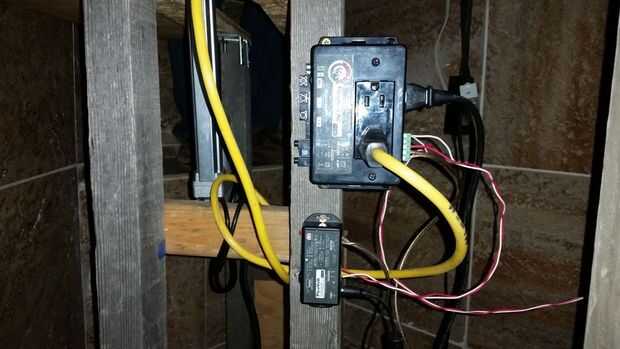

Dos controladores:
- Esta hélice utiliza dos controladores, un CA de PicoBoo y un PicoVolt. Tuvimos que hacerlo porque necesitábamos el actuador linear para ejecutar adelante y luego atrás, que requiere invertir la polaridad de la corriente continua en el actuador.
- Así utilizamos 1 salida de la CA de PicoBoo para activar el solenoide que presiona el gatillo de la Sierra de cadena de juguete. Salida 2 de la CA de PicoBoo fue inusitado.
- El PicoVolt proporciona corriente continua directamente al actuador linear. La velocidad del actuador y la dirección son controladas por la marcación en el PicoVolt. Así que dial de la velocidad de PicoVolt al 100% adelante para bajar la sierra y 100% inversa para elevarlo.
- Como con algunas de nuestras otras opciones de controlador, en retrospectiva podríamos haber hecho esto más simplemente. Podríamos haber utilizado un PicoBoo Plus, con sus cuatro reles de salida, al control, reversa y motosierra.
- Audio ambiente: utilizamos una pista de ruidos maderas spooky en volumen muy bajo: pasos en hojas crujientes como la mayoría y luego en 15 segundo tres criaturas diferentes intervalos: coyotes, búhos y murciélagos.
- Audio de asustar: ya que queríamos una demora 15 segundos tras la puerta cerrada y el gatillo activado, los primeros 15 segundos de la canción miedo era simplemente una copia de la pista de ambiente. Luego marcar en el segundo 15, el audio cambiado al sonido de una sierra de cadena a partir, entonces descontroladamente, entonces corriendo fuerte y finalmente disminuyendo y detener. Esta secuencia audio duró 24 segundos, el tiempo requerido para que el actuador linear girar la sierra hacia abajo de 90 grados y volver a posición vertical.
Gatillo y cableado:

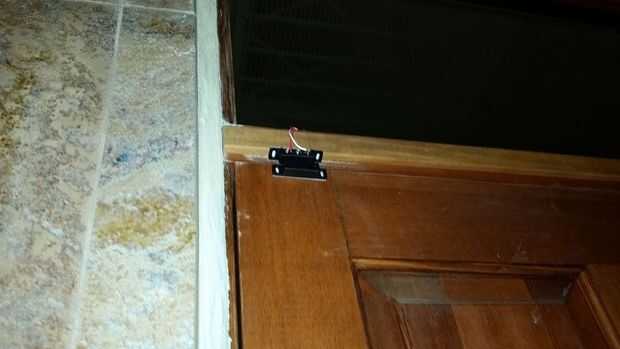

- Esta hélice utiliza un sensor magnético de la puerta, similar a las encontradas en sistemas de seguridad. Tenía tres terminales de tornillo: normalmente abierto (NO), normalmente cerrado (NC) y el campo común. Hemos querido de nuestra escena para activar como la puerta estaba cerrada por alguien entrar en el cuarto de baño, por lo que tenemos conectado a los controladores de uso común y NO. Necesitamos de un funcionamiento de la puerta al controlador debido a seguir una ruta discreta a lo largo de la pared de 20 pies. Hemos sido capaces de utilizar cable de 2 conductores timbre para esta serie, menos costoso que el cable de aspersor de 5 conductores que se utilizó para otros sensores. Esto era porque los otros sensores necesarios 2 cables para una fuente de energía y 2 más para la señal de disparo. El interruptor magnético no requiere una fuente de energía ya que la corriente eléctrica el imán sí mismo.
- Ya que teníamos dos controladores en esta hélice, necesitábamos los dos gatillo simultáneamente. Que cableado por lo tanto el interruptor de gatillo negativo y en la CA de PicoBoo y conecta un cable de puente desde esos terminales a sus terminales correspondientes en el PicoVolt.
Secuencia de la animación:
- 00s - gatillo - sensor magnético de la puerta
- 15S - en AC1 para 1s para activar la solenoide de la motosierra
- ruido de Sierra de cadena comienza en la pista de sonidos de miedo
- Gire el dial de la velocidad de PicoVolt al 100% Fwd
- 16S - AC1 APAGADO
- 24s - ON AC1 para 1s para activar la solenoide de la motosierra
- 25S - AC1 APAGADO
- 27S - gire el dial de la velocidad de PicoVolt al 100% Rev
- 33S - ON de AC1 para 1s para activar la solenoide de la motosierra
- 34S - AC1 APAGADO
- Pista de audio susto cambia de alto revving Sierra de cadena para motosierra que se arrastra
- 42S - AC1 APAGADO
- Gire el dial de la velocidad de PicoVolt a 0%
- Completa la pista de audio de miedo
