Paso 39: Thunderdome (prop estática):
De alguna manera durante el proceso de planificación, decidimos que también necesitábamos un ThunderDome. Supongo que simplemente no habíamos mezclado en bastantes referencias a la cultura pop! Encaja con el tema apocalíptico, sin embargo, eh?! Así que decidimos construir un domo geodésico de tubería metálica. Esto resultó para ser una de las partes más fáciles de todo!
Hicimos una búsqueda rápida de Internet, y hay muchos sitios con información sobre este diseño clásico de Buckminster Fuller. Nos ha gustado mucho las instrucciones en el campamento de ciencia del camino de Hila:
Queríamos un domo de 20 pies de diámetro. Así que basado en la matemática simple en este sitio, vimos que necesitábamos:
- 10 triángulos equiláteros con lado de longitud R-A-A, en un radio de cúpula = * 0.61803 = 74,2".
- 30 triángulos isósceles con longitud lateral A-B-B, donde B = radio de la cúpula * 0.54653 = 65,6".
Las instrucciones de Hila camino decirle cómo hacer triángulos, suponiendo que los lados sólidos como el papel de la corte. Íbamos a utilizar tubería metálica para hacer sólo las formas, así que tuvimos que pensar en el número de lados del triángulo en lugar del número de triángulos. Esto significó que necesitábamos

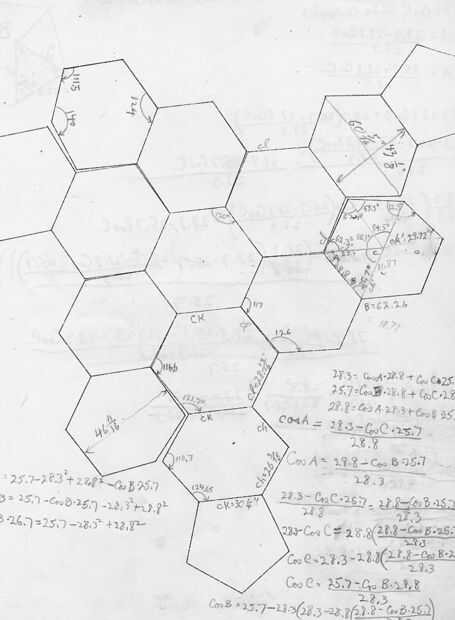

Las dos imágenes a continuación de la carretera de Hila ayudó a ordenar a través del proceso de pensamiento. Resulta que los pentágonos azul son cada de cinco de los triángulos isósceles. Así que tenemos que pensar en el número de tubos para hacer un Pentágono. Y convenientemente, los triángulos equiláteros constituyen cada lugar donde hay un lado compartido entre pentágonos y triángulos equiláteros. Por lo que el número de tubos necesitada es:
- Un (74,2"): 10 triángulos * 3 A los lados cada uno = 30
- B (65,6"): 6 pentágonos * 5 B radios cada uno = 30
- Un (74,2"): 5 pentágonos en el curso base * 1 lado B tocar el suelo pero no otro triángulo = 5
- Así que necesitábamos 35 tubos de longitud A y 30 B longitud.
Así nos fuimos a la ferretería y compró 42 palos de diez pies de la ¾" EMT tubería conduit, junto con tuercas y tornillos y arandelas de bloqueo para junto a ellos. Cortar las piezas de 42 y después soldado con autógena las sobras para hacer las restantes 21 piezas.
Había aplanado 2" en cada extremo de cada tubo y perforó un agujero en cada uno de los tornillos de fijación.

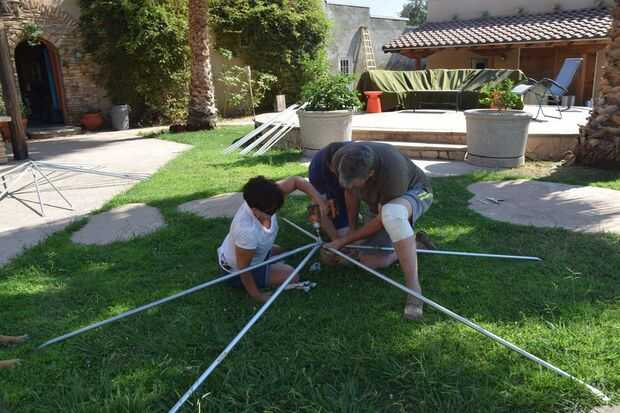

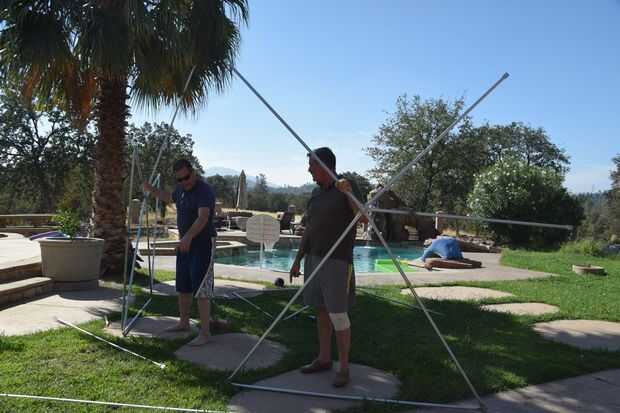

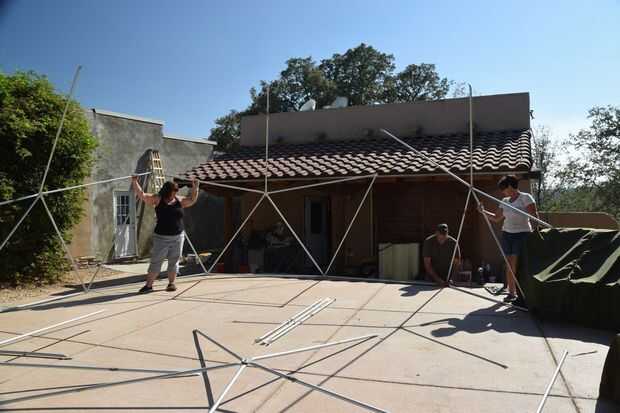

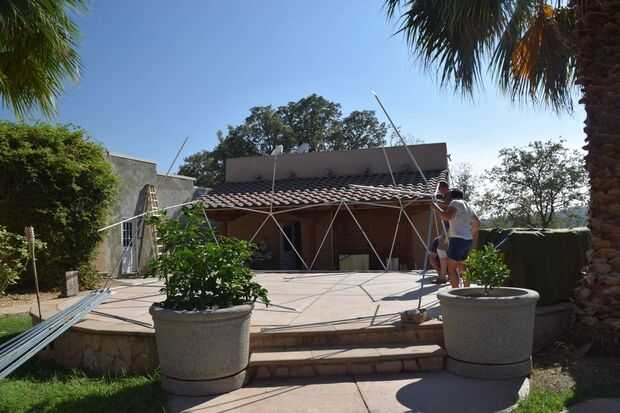

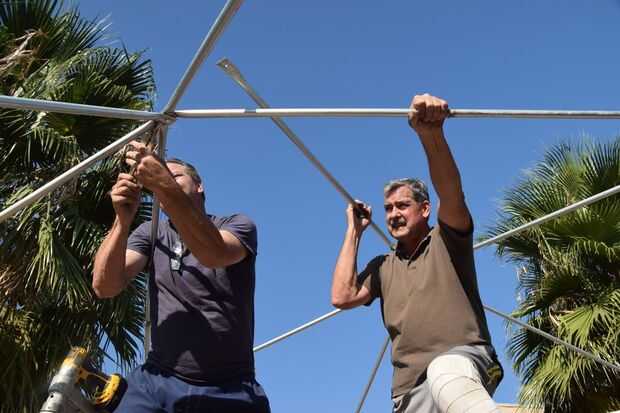

Ahora estábamos listos para comenzar la Asamblea. Esto fue así sin problemas. Parecía una confusa variedad de tubos, pero rápidamente neatened para arriba: empezamos empernando la parte interior ("rayos") para cada uno de los seis pentágonos, que utilizan encima de todo 30 de los tubos de 65,6" y cosas mucho más claras. Hemos creado el Pentágono "sombrero" al lado. Para cada uno de los cinco pentágonos curso base, hemos atornillado en un tubo que iba por el suelo. Luego atamos los dos primeros pentágonos por lo que es de un triángulo equilátero de una piezas que se unió a ellos. ¡ Wow! Así que simplemente procedimos en el resto del curso base de la misma manera.

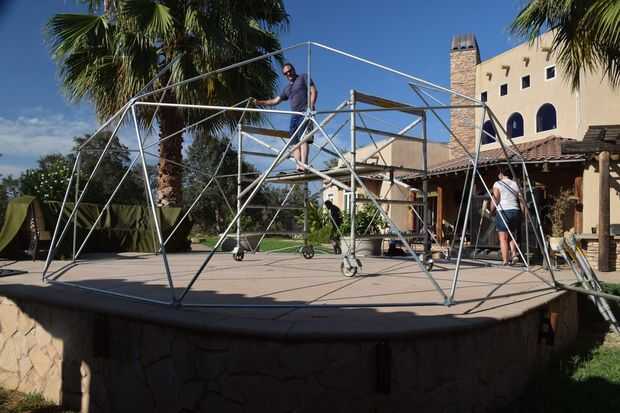

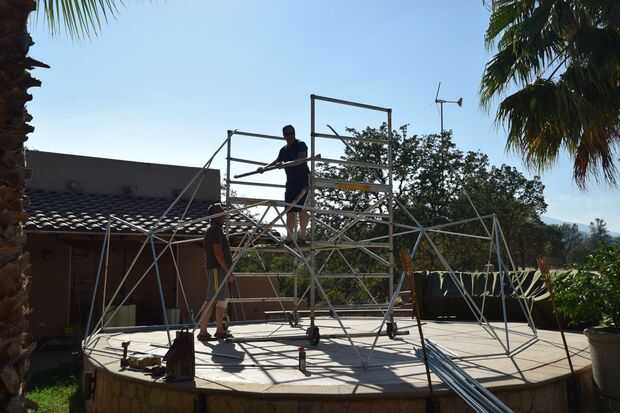

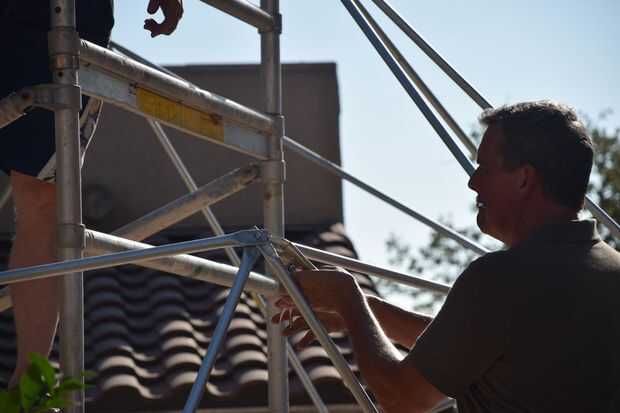

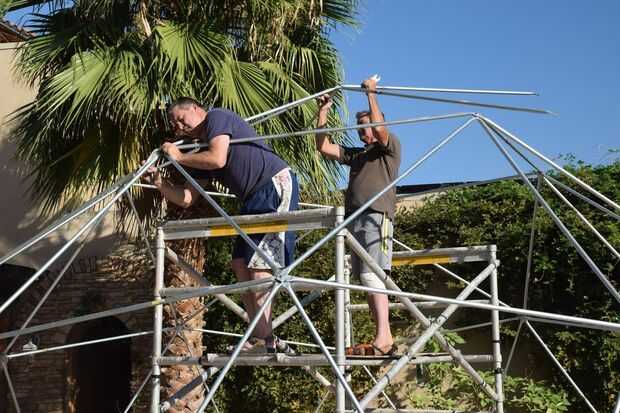

Una vez en el lugar el curso base, sólo teníamos cinco triángulos equiláteros y del Pentágono sombrero para ir. Esta parte fue bien hasta en el aire, por lo que se utilizaron escaleras y andamios.
Línea inferior: empezamos en 7:00 el sábado, y de 13:00 que el hecho se terminó!

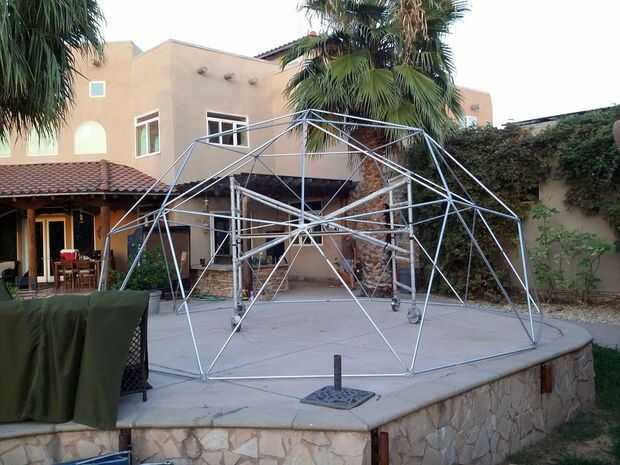

Hemos decorado la cúpula con una luz colgante y algunos filamentos de bombillas.

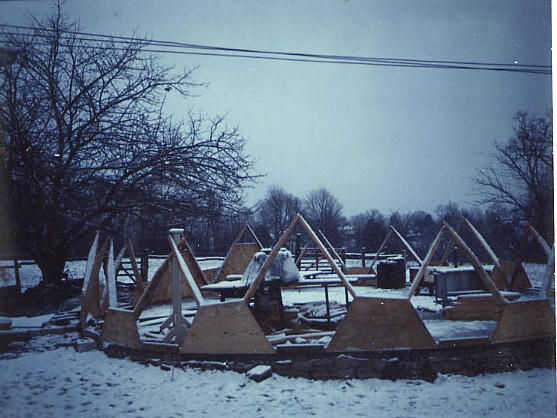

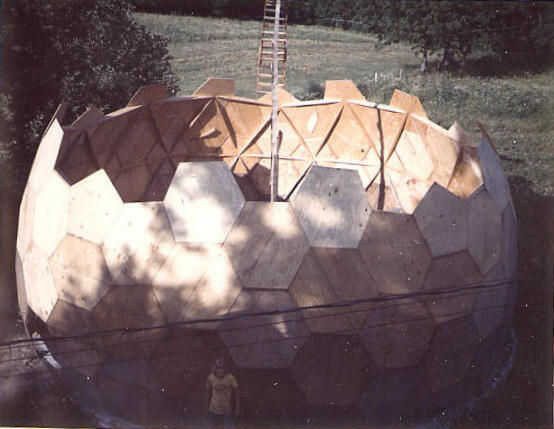

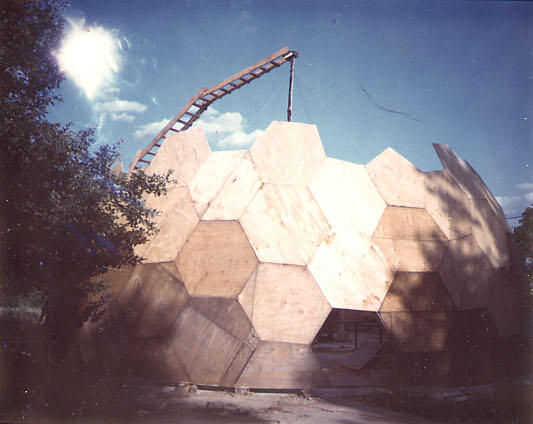

Hay una parte especialmente cool esto para Pete: cuando él era 13, él ayudó a su padre construir una cúpula de 33 pies diámetro geodésica en su granja en Kentucky. Estaba hecha de 2 x 4 y la madera contrachapada y recubierta de fibra de vidrio para impermeabilizar. Utilizamos esto como un taller en la planta baja y planta alta, una sala de rec completan con mesa de ping pong, mesa de billar y pufs! Hay un par de fotos de ese clásico anterior, así como el domo construido para este proyecto.
