Paso 2: Desmonte el mando a distancia
(Me di cuenta que decir mira funky cuando)

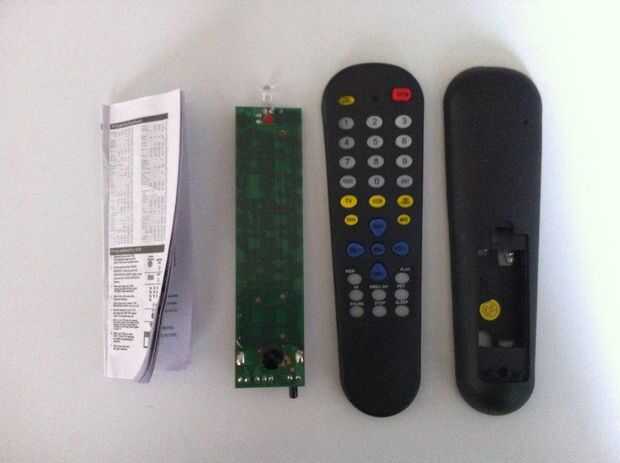

Añadir algunas de las pilas al control remoto sacrificio y lo prueba con el manual de código poco práctico viene con.
Obras T!

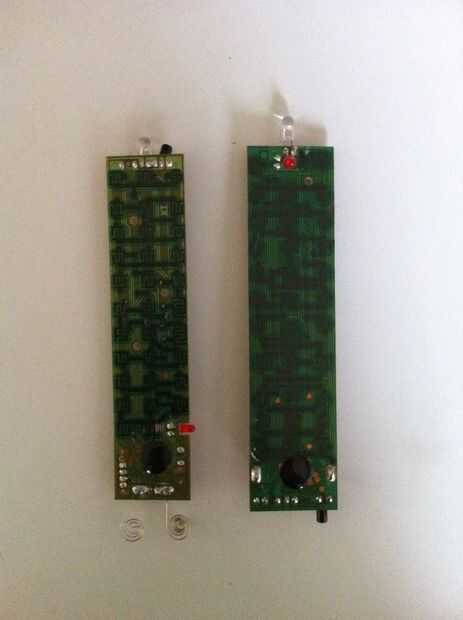

Suavemente Retire las agallas del mando a distancia dándole el giro un poco o el práctico controlador de tornillo de cabeza plana de la carcasa de plástico.
Trate de lo mejor no se dañe la placa de circuito interior ya que esto será el corazón de su proyecto.
ENCONTRAR LOS BOTONES
Escribir los números utilizados en el código apropiado para el control remoto para trabajar con su TV. También Recuerde incluir los botones usados en el código proceso. En mi caso el conjunto botón debe mantenerse hasta que el LED está encendido y presiona el botón de TV, 4 dígitos y luego el botón ENTER.

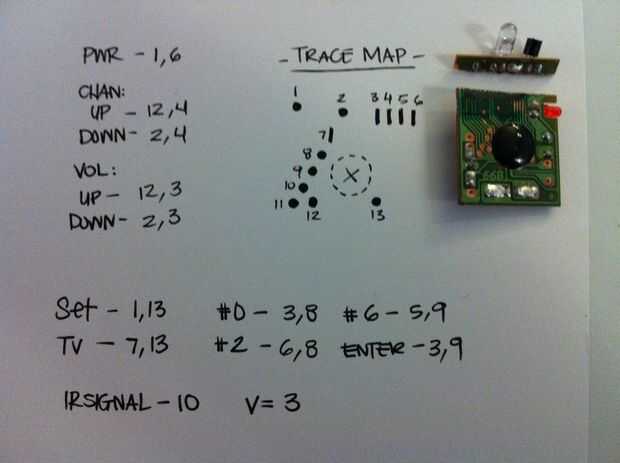

DIBUJAR UN DIAGRAMA DE

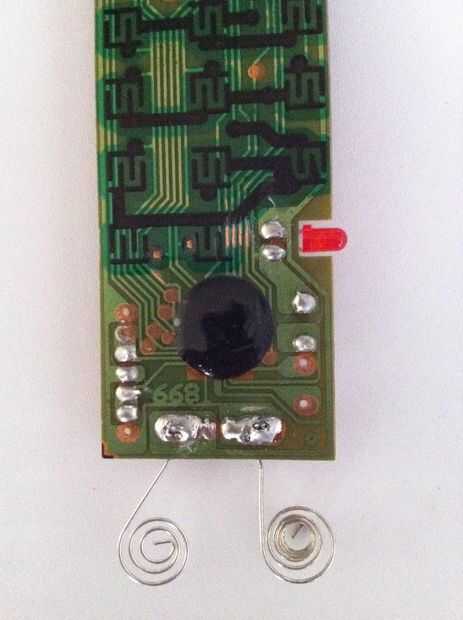

Cada botón tiene dos rastros que se deben conectar el control remoto reconocer un botón entró en ser.
Siga cada rastro a como cerca de circuitos IC posible dejando espacio para posteriormente soldar los cables.
Dibujo de un diagrama es más que simplemente útil, que digo su absolutamente necesario! Hacerlo así!!!!
ESTA PARTE TOMA TIEMPO...
Como hacer 10 de esas cosas de laberinto poco en el periódico... ¿Recordar a aquellos?

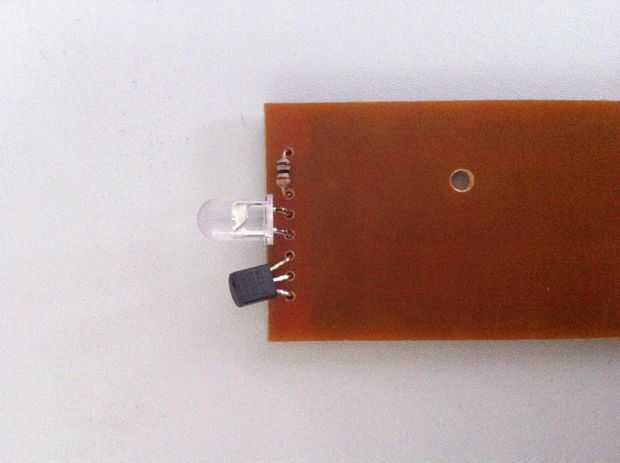

También no se olvide desoldar el LED infrarrojo!
