Paso 4: Botones, botones y LEDS
El diseño es en última instancia hasta que usted pero recuerde conectar los cables correspondientes a los rastros

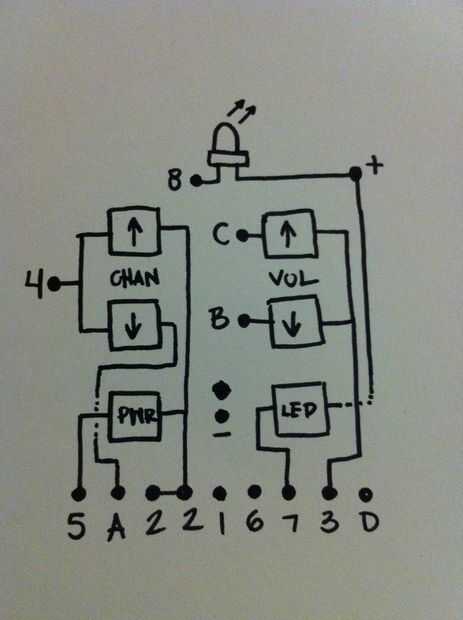

(Voy a intentar mi mejor para actualizar más adelante con un esquema detallado de mi diseño de botón)
La mayoría de los rastros se utiliza con varios botones diferentes para aprovechar el Consejo de proyecto por construir conexiones con soldadura para minimizar el uso de los puentes.
Extraer diferentes diseños para ayudar a prepararse para la Asamblea fácil visualmente.
SOLDADURA

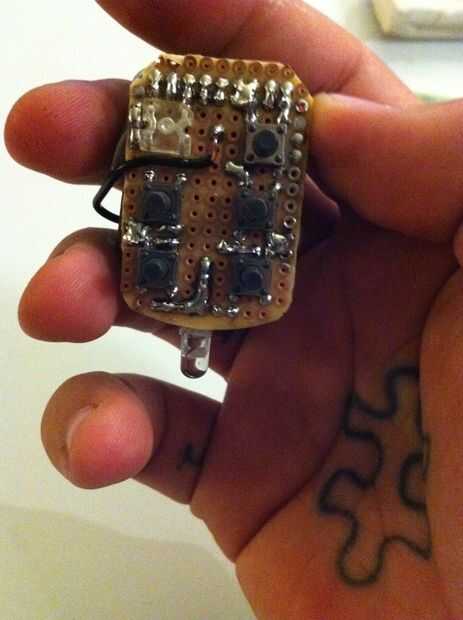

La soldadura de los interruptores táctiles a la PCB.

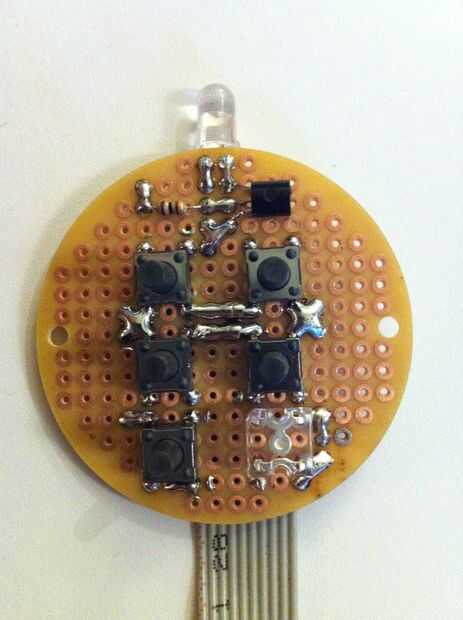

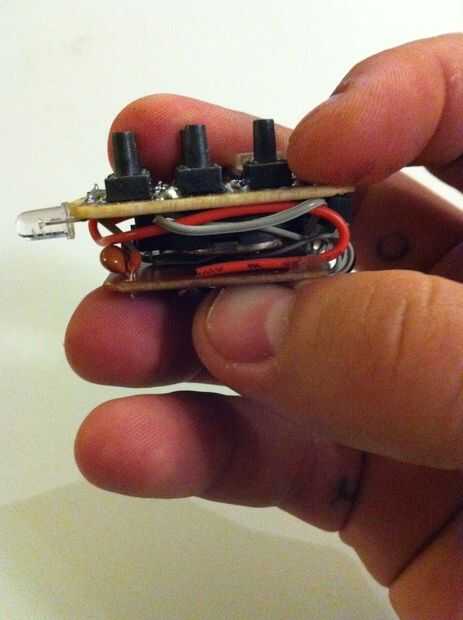

Suelde el LED infrarrojo en la parte superior de la placa de circuito con bastante proyección hacia afuera para caber a través de un agujero que será perforado a través de él.

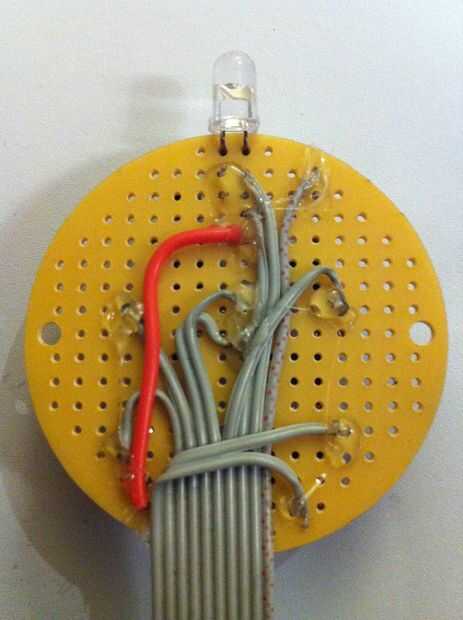

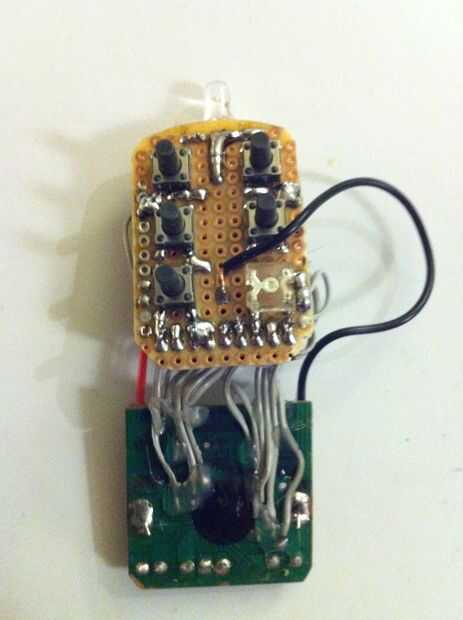

La soldadura de los cables de seguimiento apropiado a sus botones respetado en el PCB

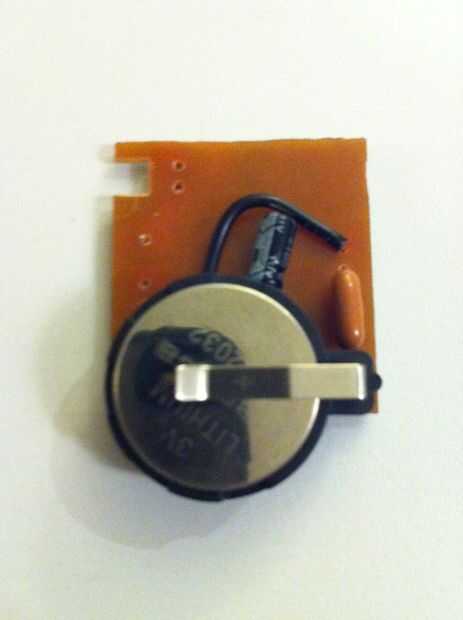

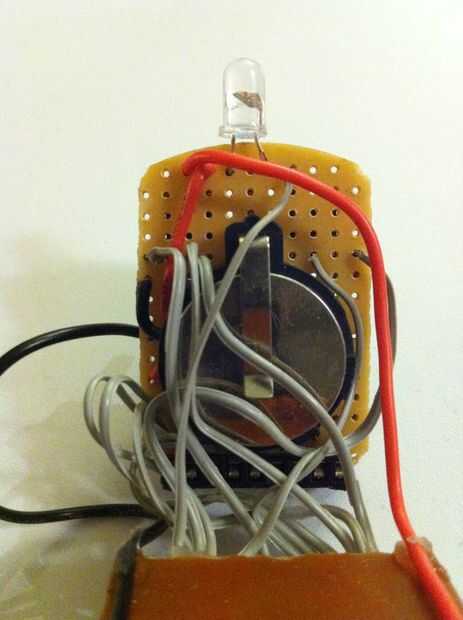

Soporte de la batería de la soldadura
Soldadura 1/2 zócalo del ic
PRUEBA

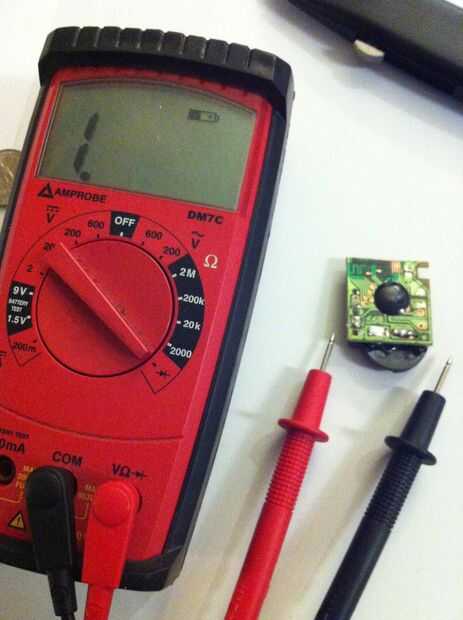

Para comprobar la continuidad con un multímetro.
Todo funciona!!!
