Paso 5: Programación del código

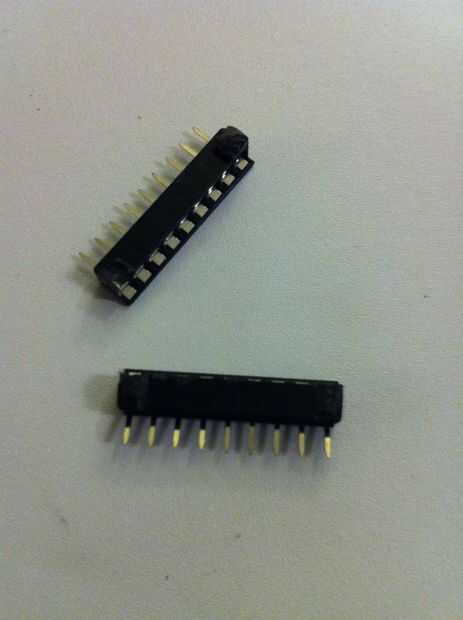

Tomar el zócalo del IC y cortar por la mitad con un cuchillo del exacto porque sólo tenemos que utilizar un lado de él.
Soldar el zócalo a su placa de proyecto y conectar cada pin con un rastro de botón que se utiliza en el código de programación.
Conecte también el los rastros de botón y las huellas TV y entrar a los pines del Socket.
Normalmente muchos de los rastros de la misma se utilizará en diferentes pares para señal de pulsar un botón diferente...
Para exacmple el botón 4 podría utilizar etiqueta de seguimiento 3 y 7 mientras que buttone 6 podría utilizar rastros 3 y 6.
.. Esto ayuda a no tomar un montón de huellas que manera mucho espacio!

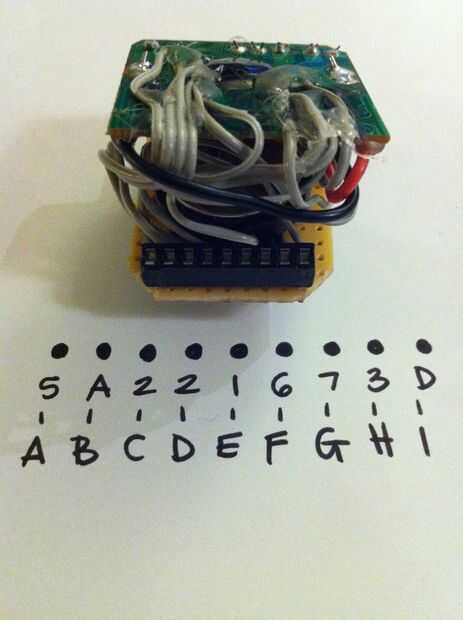

Después de que los rastros se han conectado a la toma de corriente de IC olvide etiquetarlos... Yo les había alfabetizado.
Una vez que la soldadura ha sido hecha ahora es tiempo de pop en la batería y probar tu circuito.
El LED debe lite azul con cada pulsación.
También si llevarte la cámara del teléfono y directo el LED IR en la lente debe ser capaz de ver el LED lite!
PUENTE
Use un cable puente para conectar las clavijas de enchufe IC apropiado para modo de ajuste y sostenga hasta paneles de LED.
Mientras que el uso iluminado el puente para conectar la TV los pernos.
Utilizando el alambre puente Conecte las clavijas de enchufe IC apropiado para introducir cada número de su código de TV. El LED debe parpadear para indicar que el número se ha introducido.
Luego saltar los pernos ENTER y el LED debe parpadear dos veces y unlight a señal el código se ha introducido...
Apunta tu circuito a la tv y darle una prueba!
Éxito!
