Paso 4: Utilice el receptor IR
Pasos a seguir:
- Descargar carpeta de la biblioteca de IR
- Poner la carpeta de biblioteca de IR en arduino IDE
- Añadir código
- Conecte el receptor IR
Descargar Archivo de biblioteca de ir de sitio web de github. Enlace dado a continuación
https://github.com/shirriff/Arduino-IRremote

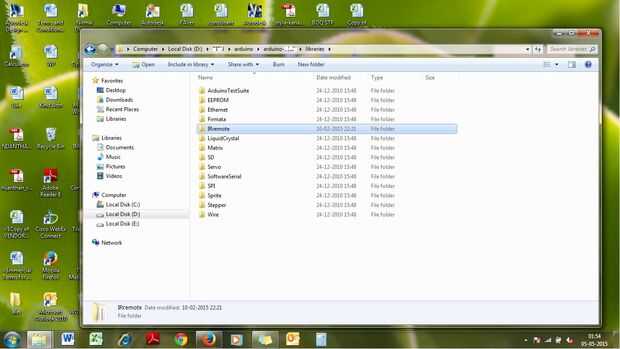

Poner la carpeta carpeta IRremote de 'bibliotecas'. Usted puede encontrar la ubicación de la carpeta de arduino por
Archivo = > Preferencias
En el cuadro pequeño, habrá una ruta a la carpeta donde usted sketch está almacenada. Probablemente la carpeta de bibliotecas estará allí. Si no, buscarlo como lo hicimos: P.
Subir el programa que indicamos a continuación, compile y guarde en lugar seguro. Este bosquejo llamado final se utilizarán durante el funcionamiento del zumbador. No habrá ningún problema pues es muy simple. Cualquier duda al respecto de la biblioteca de IR será dirigido y explicado en el enlace que indicamos a continuación:
http://www.righto.com/2009/08/Multi-Protocol-infra...
Leer bien :)
Conecte el receptor de IR como se muestra en el diagrama del circuito. Lo que utiliza es TSOP1738. Existen otros modelos. Consulte el diagrama de pines para ellos y conectar los pines respectivamente. El pin de salida es el pin 11 o cualquier pin PWM en la placa. No te olvides de cambiar en su bosquejo si utiliza un pin diferente.
