Paso 6: Cableado diversión!
Básicamente hice todos los errores posibles con este paso. Usted se beneficiará de mis errores!
[ADVERTENCIA: soldar los cables incorrectamente puede dañar tu Zune. Si no estás cómodo con este paso, por favor, lea las notas sin soldadura en la parte inferior!]

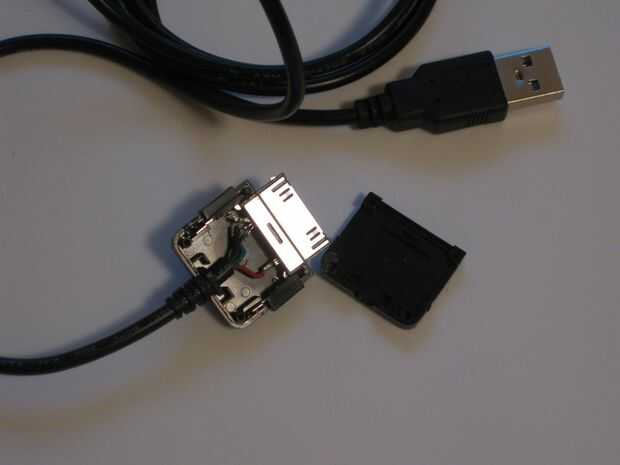

Pop abre su cable de Zune. Tuyo puede parecer un poco diferente a la mía, pero solo tienes que quitar las fichas que hacen el bloqueo de cable en el Zune.
[ahora desoldar los cables y lo hizo un montón de otras cosas. NO se líe con estos cables. Dejar como está].
Antes de cerrar el conector, mapa los contactos hasta el final USB con un multímetro. Ahora cerrar el conector y poner un poco de pegamento loco para celebrar juntos.

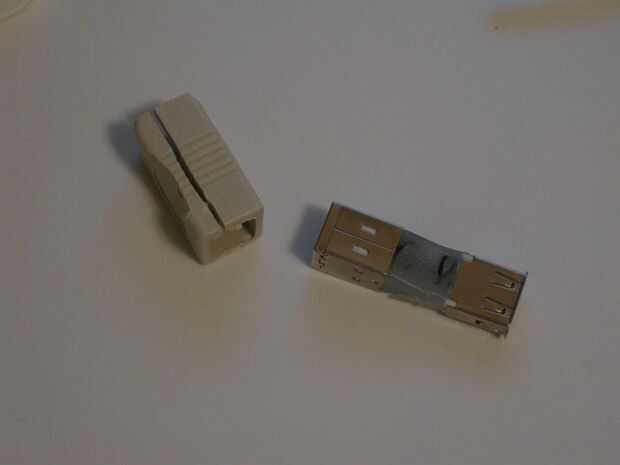

Abrir el adaptador USB/USB (si está utilizando el método de soldadura no necesita específicamente este adaptador, pero necesitas un cable o adaptador con el extremo USB-B hembra en él.).
Cortar el pegamento con cuidado para exponer los cables (los cables son delicados! tenga cuidado de no cortarlas).

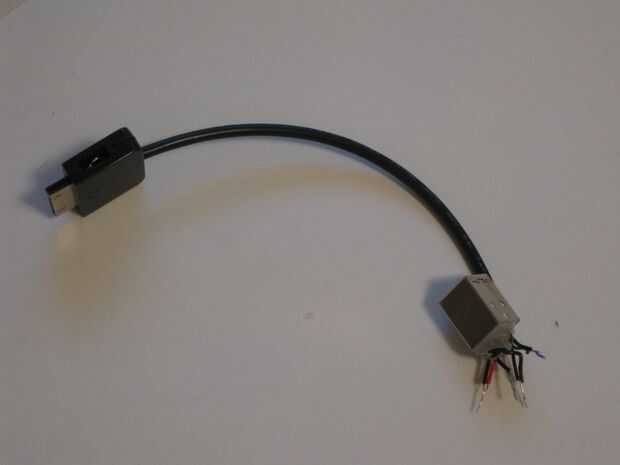

En mi caso, había un alambre de 5 que no utilizado (para el metal que rodea el conector). Corté para conseguirlo fuera del camino. Cortar su cable de Zune cerca de 4 pulgadas desde el extremo del conector de zune. Tira de los cables hacia atrás. En el adaptador USB/USB, cortar un alambre como cerca del extremo de la USB A como sea posible y soldadura al cable correspondiente del cable de Zune (desde el anterior mapa de cable de zune). Hacer esto para cada uno de los 4 cables.

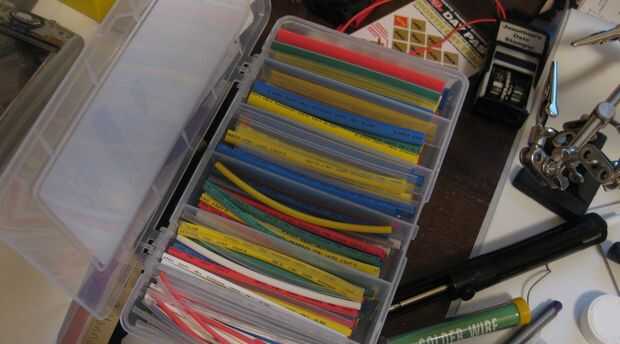

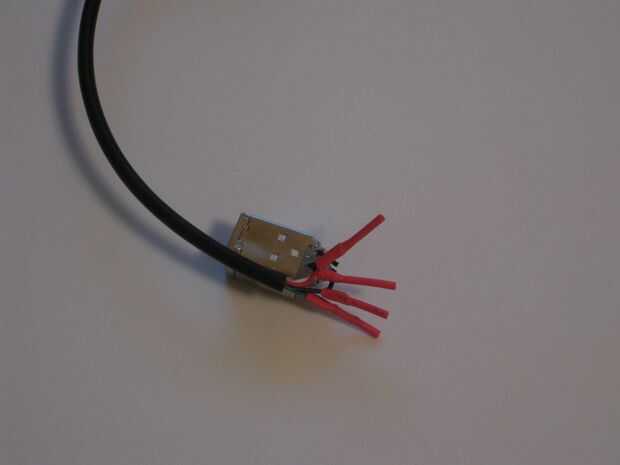

Usé un poco de tubo termo retráctil para aislar los conectores (pero también puedes utilizar cinta aislante). Utilicé una heatgun, pero también se puede usar un encendedor.

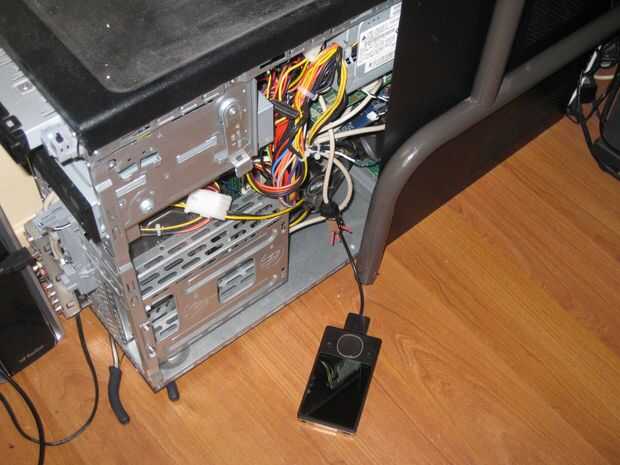

El cable está ahora completado. Le enchufamos el cable de la bahía de los medios de comunicación de bolsillo y luego a la Motherboard, Tarjeta madre para una prueba estresante (no quería freír el zune!). Éxito!!!!
Notas sobre ir sin soldadura:
Inicialmente había planeado ir sin soldadura, todas las cosas tuvo demasiado espacio para mi gusto - pero todavía funcionaría bien. Tienes un cable de Zune y el adaptador adecuado para hacer este trabajo. No creo que podría ajustar todas estas cosas dentro de la bahía, pero no había ninguna razón por qué el cableado podría haber venido por la parte trasera. En este caso, el conector usb que normalmente es encajado en la parte posterior de la jaula es solo flojo en la parte principal de la computadora. Si vas esta ruta, me gustaría sugerir que cinta todas las partes metálicas de los cables/adaptadores para que ningún contacto se hace con la placa madre [leer: gran fuego]. También, sugiero cable-atar los cables para evitar que se fuera del camino.
