Paso 2: Soldar los conectores Molex
Hay 2 conectores Molex para conectar los cables de cinta del teclado de Spectrum ZX al Minimus USB.

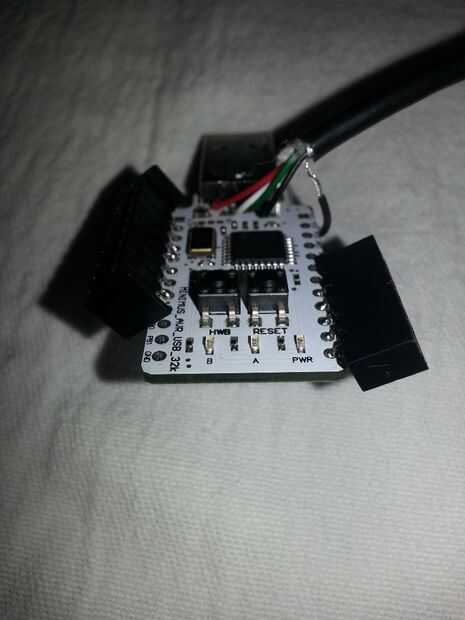

Los conectores Molex deban ser soldado en el costado del componente de los 32 de Minimus.

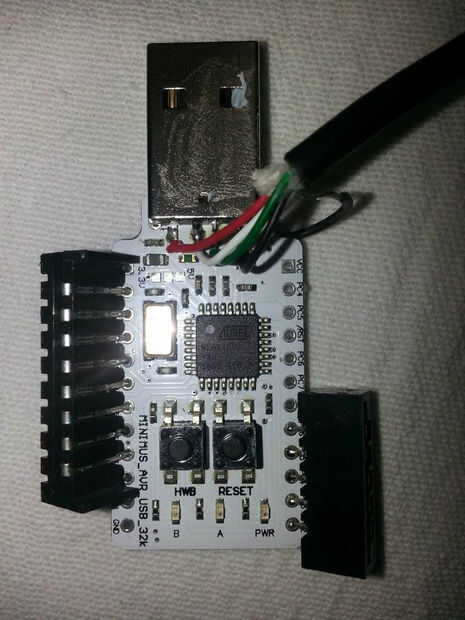

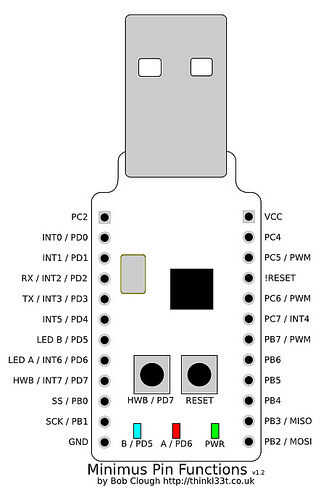

El conector de 5 pines se suelda en PB2 para PB6 de la menor con los contactos hacia afuera.
El conector de 8 pines se suelda en PD0 a PD7of Minimus con los contactos apuntando hacia adentro.
Si soldarlos pin exceso así que no necesita cortar esto dejará el conector orgulloso lo que les permite doblarse suavemente hacia fuera en un ángulo, haciéndolo más fácil conectar los cables de cinta.
Un cable de extensión USB para conectarse al puerto USB de la PC o Raspberry Pi del Minimus funcionará pero no quiero comprar un cable nuevo y no sabía si la mayor parte del conector impediría que cierre el caso de la ZX Spectrum.

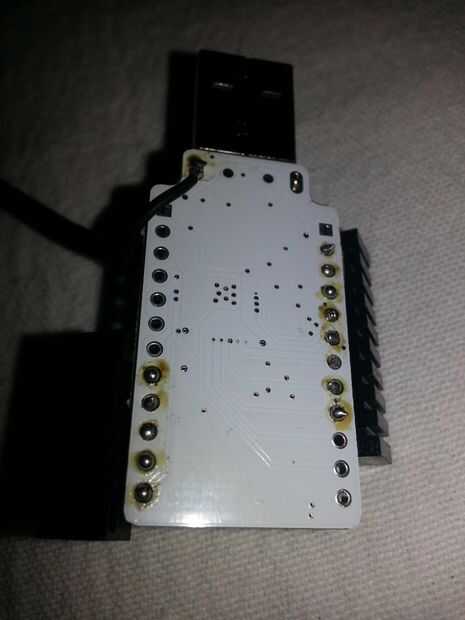

Tenía un viejo ratón USB que no funcionaba así que corte el cable y que. Pasado el cable a través de un ojal que adquirí de Maplins, no estoy satisfecho con el ojal así todavía buscando una glándula de cable alternativo. Usando un multímetro para trabajar cada cable fue que los soldados en el menor. Creo que los colores en un cable USB es estándar por lo que debe ser de izquierda a derecha (rojo, blanco, verde negro) I Manga el blindaje del cable y soldado que en el escudo del conector USB en el lado opuesto del tablero.
