ZYBO Digilent basado osciloscopio con LabVIEW

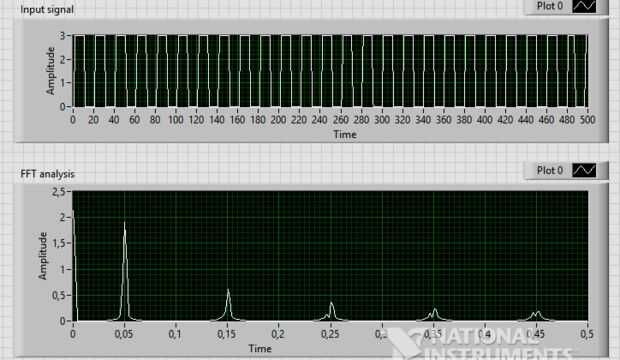

Esto es un simple "osciloscopio" usando Zynq - 7000 y el programa de NI LabVIEW. Para adquirir datos de generador externo he utilizado incorporado 12 - bit, 1MSPS analógico al convertidor digital.

He utilizado para generar las señales de salida DAC de STM32F407 (lamentablemente no tengo Generador profesional), que genera seno, triángulo y cuadrado señal. Esto es una versión preliminar del diseño así a mejorar algunas funciones en el futuro.

Etiquetas: Brazo, Digilent, Zybo, Osciloscopio, LabVIEW, FPGA, Zynq
