Paso 1: partes
La idea principal era una forma de montar las tiras de LED fácilmente, poder trabajar sobre ellas cuando sea necesario, y llevarlos hacia abajo para la pintura. Por lo tanto, utilicé algunos plástico moldeado como un apoyo para hacer las tiras rígidas y Copa ganchos y ojos tornillo para montar a la casa. Así, cada tira se puede tomar hacia abajo según sea necesario para cualquier trabajo.
Electrónica y partes de cableado
- LED - WS2812 o mejor WS2812b tiras (protección de polaridad reversa de la mejor y un poco más brillante). Prueba de agua - generalmente se trata de una chaqueta de silicona para estos tipos. Te recomiendo 30 LEDs por metro desde LEDs más requerirá mucha más energía! Además, más de 30 LEDs por metro termina licuando juntos a distancia. Adafruit tiene (llamado Neopixels). También puede obtener Ali Express (la tienda Ray Wu es popular, pero hay muchas tiendas que venden). Vienen con placas de circuitos flexibles blancos o negros. También puede buscar para WS2811 ya que los LEDs de WS2812 utiliza el chip WS2811 + un LED 5050. Otra forma de ir son filamentos de LEDs WS2801 también estaría muy bien, y ya que cada LED es típicamente separada por unas pulgadas de alambre, dibujan mucho menos energía y todavía lucen muy bien. Conseguir LEDs extras ya que va ser fijación de algunos de ellos.
- Conectores de conductor JST-M 4 - se necesita un macho y una hembra por cada tira, además de algunos extras. Sólo necesitas tres conductores. Cuando construí mi proyecto, no veo ningún conectores de 3 pines JST-M para la venta, pero los veo en AliExpress ahora, y también deben ser buenos, sin que los cables extra. Las tiras de LED tienen diferentes conectores dependiendo donde los compres, pero algunos de ellos vienen con tres JST-M conectores soldados ya que podrá aprovechar si los utilizas. Vivo en un lugar bastante seco, así que si vives donde llueve mucho, puede que desee utilizar conectores impermeables. Hay unos que se hacen para LEDs como estos.
- 2 conectores de conductor - utilicé algunos conectores de conductor JST-M 2 en primer lugar, pero luego encontró estos decanos tipo conectores y realmente prefieren ya que son fáciles de soldar y tienen polaridad obvio, donde los conectores JST-M con los cables negros necesitan recordar cómo los usaste. No olvides los enchufes de acoplamiento. Estos se utilizan para los conectores de energía. Los conectores Deans permiten 18 calibrador de alambre para soldar directamente a los conectores. También hay unos como estos auto que podría funcionar.
- Un Arduino Mega para controlar los LEDs. La mayoría de las bibliotecas de LED utiliza un array para almacenar los valores de píxel, por lo que la Mega se requiere, por lo que tiene suficiente RAM para mantener el conjunto de estos píxeles. La matriz es de 3 bytes (R, G, B cada 1 byte) por pixel. Hay maneras de hacer este sin el arreglo de discos, así que podría utilizar un Arduino simple.
- Fuentes de alimentación - 10 amperios, 5 voltios. Usted necesitará uno de éstos para cada 150 LED. Utilicé estos, o los puede utilizar como esta. Para carreras largas, sin embargo, habrá demasiada caída de tensión en las líneas, así que acabé utilizando fuentes de mayor voltajey DC a DC bajar convertidores (buck) en las tiras, que funcionaron muy bien. Puede también utilizar fuentes de alimentación de 5v con potencias inferiores y solo usarlos para correr menos LEDs. La ventaja de este enfoque es que cuestan menos y necesita menos cables de "inyección" (ver siguiente paso). La desventaja es que necesita funcionar los alambres alrededor de más a menos que usted tiene un montón de puntos de venta a lo largo de la instalación.
- WIRE-
- suministro de condensadores - 1000 uF electrolítico - debe usar uno por poder.
- resistencia - una resistencia de 300 a 500 ohm.
- fusibles - añadir fusibles en línea a las fuentes de alimentación pueden ayudar si usted accidentalmente mal cable cualquier cosa.
Piezas mecánicas

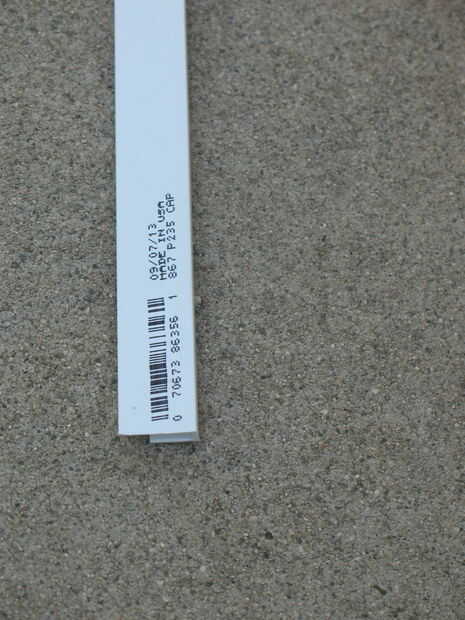

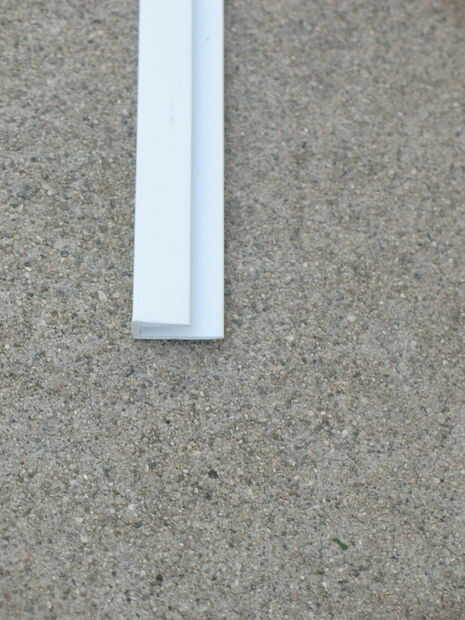

- Tiras de plástico - estos eran de Home Depot: Royal molduras modelo 867 1/4 pulg. x 3/4 pulgadas x 8 pies PVC compuesto blanco FRP tapa moldura.
- #10 tornillo de ojos como estos, o estos
- 1" Copa ganchos como estos, o estos
- Silicona RTV para sellar los extremos de las tiras LED.
- Contenedores de cocina resistente al agua - utilizó éstos para sostener las fuentes de alimentación. Usted necesitará obtener los tamaño adecuados para su proyecto en particular.
